ZN23-40.5戶內高壓真空斷路器

添加時間：2024-8-3 14:44:14 作者：上海輸配電氣集團有限公司

產品概述
ZN23-40.5系列戶內高壓真空斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置，配有CT19彈簧操動機構。產品分為固定式和手車式兩種。固定式是配置XGN17-40.5箱式固定式高壓開關柜中使用；手車式配置在JYN1-40.5手車上在JYN-40.5移開式金屬封閉開關柜或GBC高壓開關柜中使用，也可配置在KYN10-40.5手車上在KYN10-40.5組裝式金屬封閉開關柜中使用。本系列產品技術參數高、開斷能力強、動作可靠、性能穩定、壽命長、維護簡便，且無爆炸危險及污染，供工礦企業，發電廠及變電站控制之用，并適用于頻繁操作的場所，也可用于切合電容器組等特殊場合。

使用環境
1、周圍空氣溫度：上限+40℃，下限-10℃，高寒地區-25℃;
2、海拔：1000m;
3、相對濕度：日平均值不大于95%；月平均不大于90%；（+25℃）；飽和蒸汽壓：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超過8度；
5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。

技術參數

序號	項目	單位	參數
1	額定電壓	kV	40.5
2	額定電流	A	1250 1600 2000
3	額定短路開斷電流	kA	25 31.5
4	動穩定電流（峰值）	kA	63 80
5	4s熱穩定電流	kA	25 31.5
6	額定短路關合電流（峰值）	kA	63 80
7	額定短路電流開斷次數	次	20
8	額定操作順序		分-0.3s-合分-180s-合分
9	額定操頻率	Hz	50
10	額定雷電沖擊耐受電壓（全波）	kV	185
11	1min 工頻耐受電壓	kV	95
12	合閘時間	ms	≤75
13	分閘時間	ms	≤60
14	機械壽命	次	10000
15	額定工作電壓	V	AC DC110 AC DC 220

主要機械調整參數

序號	項目	單位	參數
1	觸頭開距	mm	25±3
2	接觸行程	mm	8±2
3	平均合閘速度	m/s	0.6～0.9
4	平均分閘速度	kA	1.8～2.2
5	三相分合不同期性	ms	≤2
6	觸頭合閘彈跳時間	ms	≤3
7	油緩沖器緩沖行程	mm	15±1
8	觸頭允許磨損累計厚度	mm	3
9	各相回路電阻	μΩ	≤50

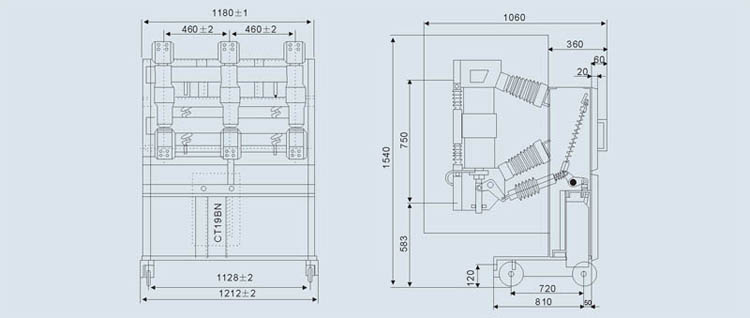

外形及安裝尺寸圖
