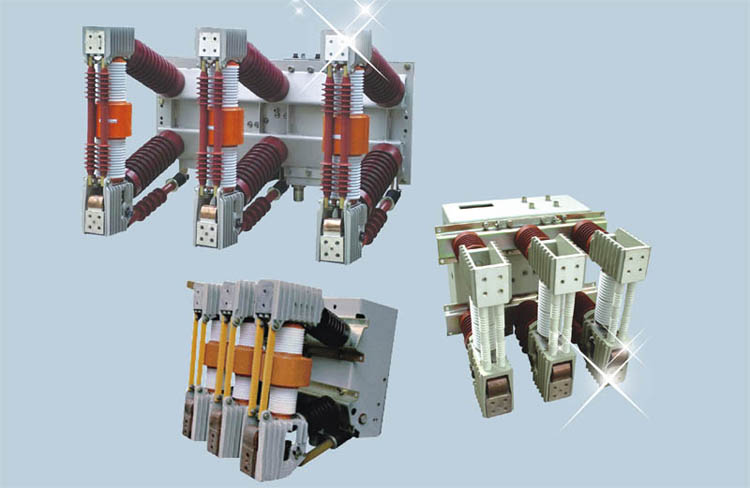

ZN12-40.5系列戶內高壓真空斷路器

添加時間：2024-8-3 14:43:22 作者：上海輸配電氣集團有限公司

產品概述
ZN12-40.5型斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置。本斷路器的機構與滅弧室系統設計成一體，專用的西門子公司3AF型彈簧操動機構，采用兩用電動機進行交直流儲能操作，也可用于手動操作。本產品設計有：350mm,400mm,460mm 等多種相間距離，用戶與不同型號的開關柜配合使用更加方便。可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用。

使用環境
1、周?chē)諝鉁囟龋荷舷?40℃，下限-10℃，高寒地區-25℃
2、海拔：1000m;
3、相對濕度：日平均值不大于95%；月平均不大于90%；（+25℃）；飽和蒸汽壓：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa，
4、振福：地震烈度不超過8度；
5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。

技術參數

序號	項目	單位	參數
1	額定電壓	kV	40.5
2	額定電流	A	1250 1600 2000
3	額定短路開斷電流	kA	25 31.5
4	動穩定電流（峰值）	kA	63 80
5	4s熱穩定電流	kA	25 31.5
6	額定短路關合電流（峰值）	kA	63 80
7	額定短路電流開斷次數	次	20
8	額定操作順序		分-0.3s-合分-180s-合分
9	額定雷電沖擊耐受電壓（全波）	kV	185
10	1min 工頻耐受電壓	kV	95
11	合閘時間	ms	50-85
12	分閘時間	ms	40-85
13	機械壽命	次	30000
14	額定短路電流開斷次數	次	30
15	儲能電動機額定功率	W	275
16	儲能時間	s	≤15
17	儲能電動機額定電壓	V	≌110 ≌220
18	分合閘電磁鐵額定電壓	V	≌110 ≌220
19	失壓脫扣器額定電壓	V	≌110 ≌220
20	過流脫扣器額定電流	A	5
21	鋪助開關額定電流	A	AC110、DC5
22	觸頭允許磨損累計厚度	mm	3

外形及安裝尺寸
