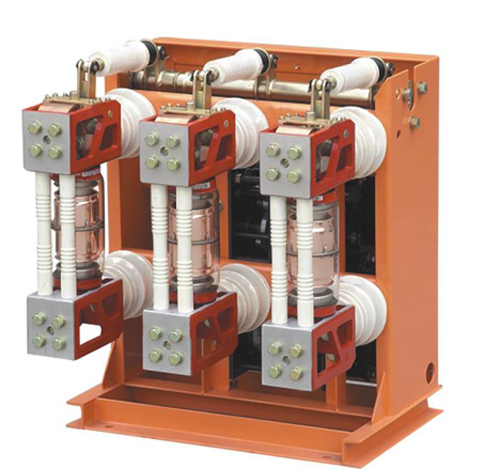

ZN28A-12真空斷路器（一體式）

添加時間：2024-8-3 14:40:26 作者：上海輸配電氣集團有限公司

 概述
ZN28A-12系列戶內交流高壓真空斷路器是三相交流50Hz、額定電壓為10kV的戶內高壓電器，主要裝設在固定式高壓開關設備中，供工礦企業、發電廠及變電站做電氣設施的保護和控制之用，適用于頻繁操作的場所。
本型號斷路器符合GB1984《交流高壓斷路器》標準的規定。

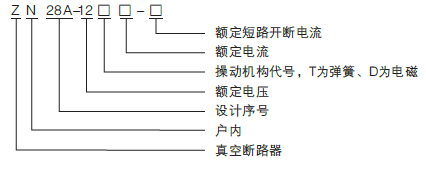

型號及含義

使用條件
正常使用條件
a) 周圍空氣溫度：-10℃～+40℃；
b) 海拔高度：不超過1000m;
c) 濕度條件：日相對濕度的平均值不超過95%，月相對濕度平均值不超過90%，日水蒸汽壓力的平均值不超過2.2kPa,月水蒸汽壓力平均值不超過1.8kPa；
d) 周圍空氣未明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
e) 來自開關設備和控制設備外部的振動或地動是可以忽略的；
f) 在二次系統中感應的電磁干擾的幅值不超過1.6kV。

使用條件
根據國家標準GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》的規定，斷路器應在正常使用條件下運行。若用戶使用的工作條件與正常使用條件有差異，如：安裝地點在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的限值或高濕易產生凝露的地方，應和制造廠進行協商，并取得一致意見。

工作電源

斷路器配CD17電磁機構或CT19彈簧機構時，其電源參數及接線圖見機構說明書。

技術參數

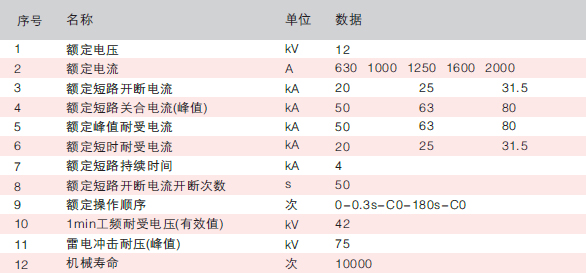

真空斷路器主要技術參數

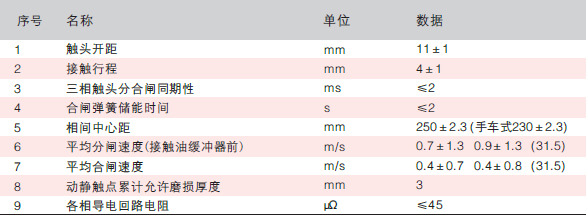

真空斷路器裝配調整后機械特性參數

斷路器外形尺寸圖

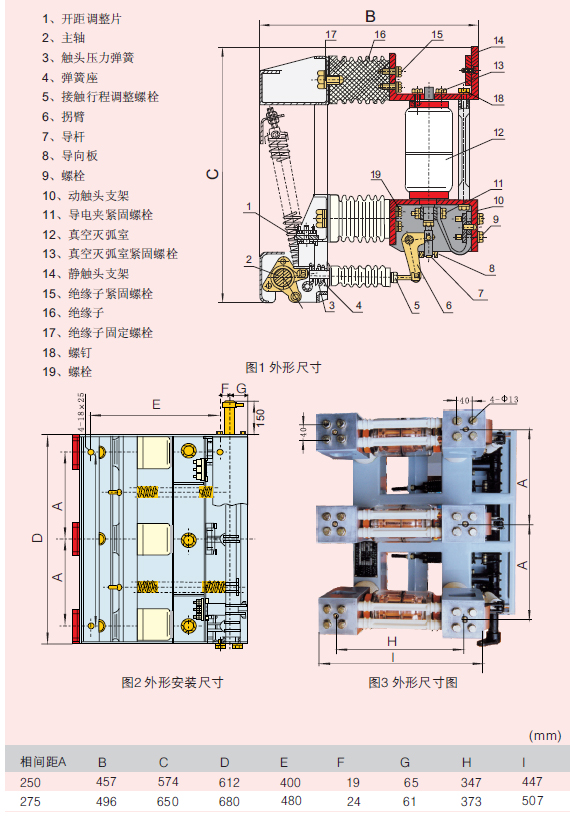

產品外形及安裝尺寸圖1、圖2

 安裝與調試
安裝前檢查
開箱后，應檢查真空滅弧室有無破裂、漏氣、產品、銘牌、合格證是否與定貨合同相符合，裝箱清單是否與實物相符，完好無損后再清理表面灰塵污垢。且工頻耐壓法檢查真空滅弧室的真空度(開關分閘)，在斷口間施加工頻電壓42kV1min，無擊穿現象即為合格。
