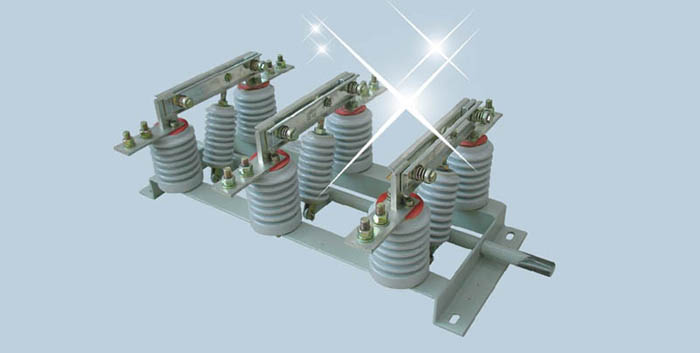

GN19-12高壓隔離開關

添加時間：2024-8-3 15:47:36 作者：上海輸配電氣集團有限公司

產品適用范圍
GN19-10系列戶內高壓隔離開關（以下簡稱隔離開關）為額定電壓10KV，三相交流50Hz的戶內裝置。


使用環境條件如下：
a、海拔高度不超過1000M。
b、環境溫度不高于+40℃不低于-30℃。
c、相對濕度不大于90%（+25℃）時；

隔離開關不適用于：
a、安裝場所應無嚴重影響開關絕緣和導電能力的氣體、蒸汽、化學性沉積、鹽霧、灰塵、污垢及其他爆炸性、侵蝕性物質。
b、安裝場所應無頻繁的劇烈振動。

技術參數
隔離開關主要技術參數列于表1中：

表1
開關型號	額定電壓KV	最大工作電壓KV	額定電流A	動穩定電流KA（峰值）	4秒熱穩定電流KA（有效值）
GN19-10/400/12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40
GN19-10C1/400-12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40
GN19-10C2/400-12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40
GN19-10C3/400-12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40

注：GN19-10型為平裝型，GN19-10C型為穿墻型（帶套管）

主要結構
GN19-10/400、630、1000、1250型隔離開關的每相導電部分通過兩個支柱絕緣子固定在底架上，（GN19-10C/400、630、1000、1250型號，分為C1、C2一側為支住絕緣子，另一側為套管；C3兩側為套管）本相平行安裝。導電部分由觸刀和靜觸頭組成，每機觸刀中間均連有拉桿絕緣子，拉桿絕緣子與安裝在底架上的主軸相連，主軸通過拐臂與連桿和CS16-1（T）型操動機構相連，操動機構上借連動桿（用戶自備）接至輔助開關一起連動。
導電部分主要由觸刀與靜觸頭組成，靜觸頭裝在兩端的支柱絕緣子上，每相觸刀由兩片槽形銅片組成，它不僅增大了觸刀散熱面積，對降低溫升有利，而且提高了觸刀的機械強度，使開關的動穩定性提高，觸刀一端通過軸銷（螺栓）安裝在靜觸頭上，其接觸觸刀的另一端與靜觸頭系可分連接，而觸刀接觸壓力靠兩端接觸彈簧來維持。
GN19-10/1000 1250及GN19-10/1000 1250在接觸處安裝有磁鎖壓板，加磁鎖板的目的是：當短路電流通過時加強了兩槽形觸刀之間的吸引力，亦增加了接觸處的接觸壓力，因而提高了開關觸頭的動穩定性。400 630安隔離開關極限通過電流較小，刀片距離較近，因此結構上沒有加磁鎖板。
    底架裝配：由底架主軸、限值板（停檔）組成，限位板主要用來保證導電觸刀“分”“合”時得到所要求的終點位置。
