GW9-12高壓隔離開關

添加時間：2024-8-3 15:46:01 作者：上海輸配電氣集團有限公司

一：產品概述：

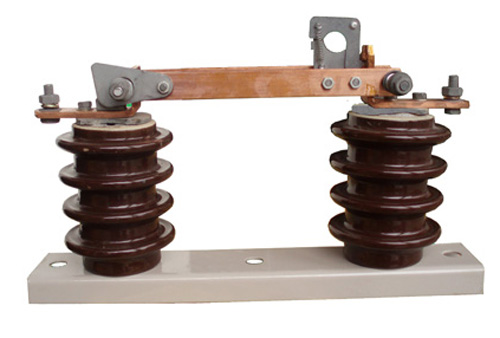

    GW9-12型戶外隔離開關是單相交流50Hz高壓開關設備，用于10KV的電力系統中，作為有電壓無負載的情況下接通或分?jǐn)嚯娫词褂谩?/span>本產品為單斷口垂直打開式結構，單極隔離開關支柱絕緣子安裝在各自底架上，主要由底座、支柱絕緣子、主導電回路部分、自鎖裝置等組成。采用閘刀式結構分合閘達到切斷和閉合線路。每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣鉤棒操作機構部分，閘刀有自鎖裝置。

    隔離開關分合時用絕緣鉤棒操作，絕緣鉤棒扣住隔離開關鎖鉤，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。

     本型隔離開關可安裝于支柱、墻壁、天花板、橫架或金屬架上，也可以立裝、斜裝，但安裝位置應使觸刀打開時趨向下方。

二：使用環境：

1， 海拔高度：≤1000m；

2， 環境溫度：-30度~40度，高寒地區≤-40度；

3， 風壓：≤700Pa,(相當于風速34m/s);

4， 地震強度：≤8度；

5， 無頻繁劇烈震動場所；

6， 普通型安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學沉積、鹽霧、灰塵及其它爆炸性、侵蝕性的物質。防污型適用于污穢地區，但不應有引起火災及爆炸物質。

三：技術參數：

項目			單位	參數
額定電壓			KV	10		12		15
最高工作電壓			KV	12		12		7.5
額定 絕緣 水平	1min工頻耐受電壓（有效值）	對地	KV	40		40		40
		斷口	KV	47		47		47
	雷電沖擊耐受電壓（峰值）	對地	KV	105		105		105
		斷口	KV	120		120		120
額定頻率			Hz	50
額定電流			A	200	400	630	800	1000	1250
4秒熱穩定電流（有效值）			KA	6.3	12.5	20	25	25	31.5
動穩定電流（有效值）			KA	16	31.5	50	63	63	80
爬電距離			mm	300			380
機械壽命			次	2000			2000

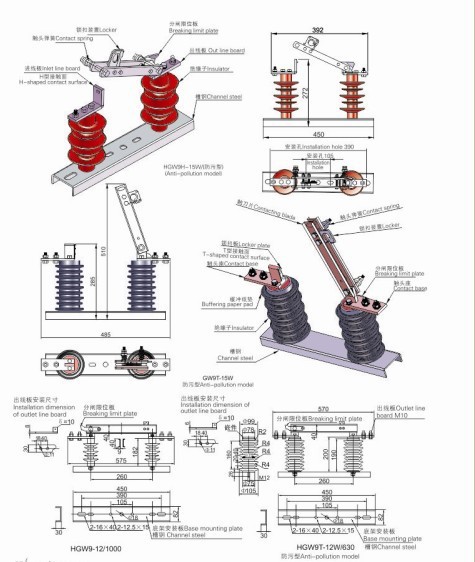

四：尺寸安裝圖
