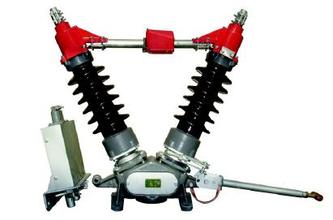

GW1-12/630A戶外高壓隔離開關

添加時間：2024-8-3 15:43:27 作者：上海輸配電氣集團有限公司

產品概述
GW1型戶外高壓隔離刀閘GW1-12/630A（以下簡稱隔離開關）適用于裝在戶外12KV線路上，供線路在有電壓，無負載時分合電之用。
本隔離開關充分考慮到用戶的不同需要，分有帶接地刀和不帶接地刀兩種形式。帶接地刀的開關、配用CS□型手動機構，可防止帶電掛接地線和帶接地線關合隔離開關等誤操作，操作人員也不必另掛接地線。本隔離開關有普通型和防污型兩種。其中防污型隔離開關能滯較嚴重污穢地區之要求，可有效地解決隔離開關在運行中出現污閃問題。產品符合GB1985及GB/T11022等標準要求。


使用環境條件：
1、海拔不超過1000M；
2、環境溫度上限為40℃，下限-25℃；
3、無導電或起化學作用氣體和蒸汽的場所；
4、無火災、爆炸危險、嚴重污穢的場所；
5、不受嚴重震動或沖擊情況（如在電鎬、挖泥機旁）的場所。

主要結構說明

隔離天關由三個單極開關組成。每個單極隔離開關都具有相同的組成部位，包括底座、支柱及操作絕緣子、前后靜觸頭、閘刀及弧角等。根據用戶需要，帶接地刀者配用CS□操動機構，不帶接地發者，配用CS8-5型操動機構。產品開距大，操作簡便可靠。

當線路上無斷路器或斷路器發生故障時，隔離開關允許在下列情況下進行分合；

對母線設備上的充電電流進行分合；

對電力變壓器的空載電流進行合分（此時變壓器的容量不超過750KVA）。

主要技術參數

項 目			單 位	參  數
額定電壓			kV	10		15		20
最高工作電壓			kV	12		17.5		23
額定絕 緣水平	1min工頻耐受電壓(有效值)	對地	kV	38		40		50
		斷口	kV	42		47		60
	額定雷電沖擊耐受電壓(峰值)	對地	kV	75		105		125
		斷口	kV	85		120		145
額定頻率			Hz	50
額定電流			A	200	400		630		1250
4秒熱穩定電流 （有效值）			kA	6.3	12.5		20		31.5
動穩定電流 （峰值）			kA	16	31.5		50		80
配用機構				CS8-1、CS8-D、CD8-5防雨型手動機構 或CX6電動操動機構

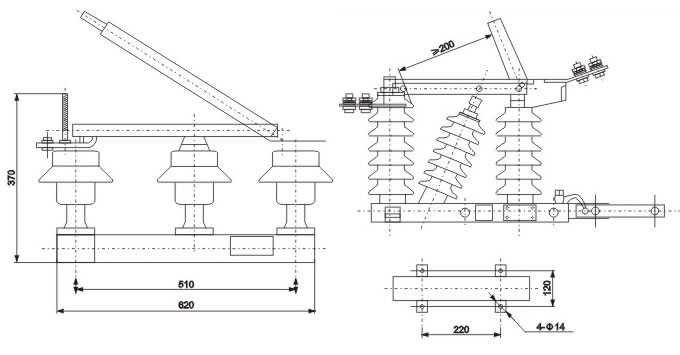

安裝尺寸圖
