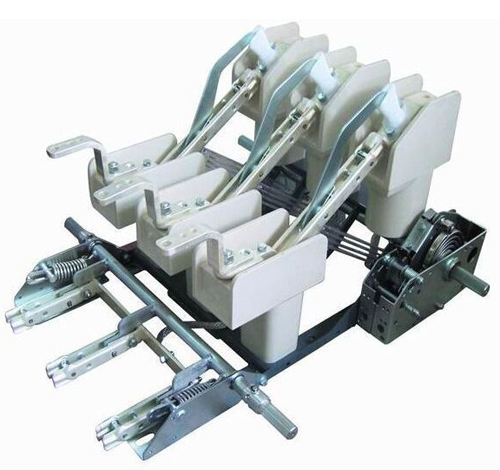

YFN18-12戶內負荷開關

添加時間：2024-8-3 14:25:46 作者：上海輸配電氣集團有限公司

概述：

YFN18-12 戶內產氣式負荷開關是額定電壓12KV，額定頻率50Hz的三相高壓開關設備用于分合負荷電流，閉環電器，空載變壓器和電纜充電電流，關合短路電流，配裝接地開關的負荷開關，可以承受短路電流，主要用于三相環網或終端供電的市區配電站和工業用電設備中，作負責控制盒短路保護之用。配有手動和電動操作機構，便于實現電力系統的三遙控要求。

正常使用環境：

a，周圍空氣溫度：上限+40℃，下限-25℃

b，海拔高度不超過1000m

c，相對溫度日平均值不大于95%，月平均值不大于90%

d，地震烈度不超過8度

e，無火災，爆炸危險，化學腐蝕及劇烈振動的場所

主要技術參數：

序號	項目	單位	數據
			YFN18-12D/630-20	YFN18-12DR/100-31.5
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630                                100
4	1min工頻耐受電壓	KV	對地及相間42、隔離斷口48
	雷沖耐受電壓		對地及相間75、隔離斷口85
5	相間距	KA	170
	額定機械穩定電流	KA	5
6	額定熱穩定電流	KA	50
9	額定電纜充電電流	A	10
	額定轉移電流			1600
11	開斷空載變壓器容量	KVA	1250
12	額定短路開斷電流	KA	31.5-50
13	額定短路控制電流（峰值）		50
14	額定有功負載開斷電流		630
15	接地開關額定熱穩定電流	KA/S	16/2
16	額定有功負載電流開斷次數		100
17	機械壽命		2000
