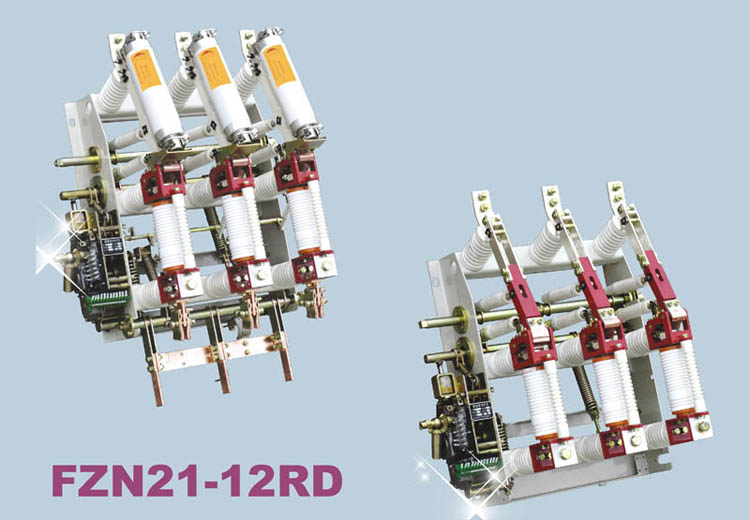

FZRN21-12D戶內真空負荷開關

添加時間：2024-8-3 14:09:32 作者：上海輸配電氣集團有限公司

產品概述
    FZN21-12D/T630-20型戶內高壓真空負荷開關系三相交流50Hz的戶內高壓開關設備，適合于額定電壓為12kV的配電系統中。開關具關合、承載、開斷負荷及過負荷電流的能力；亦可開斷、關合空載長線、空載變壓器及電容器。
    FZRN21-12D/T125-31.5型戶內高壓真空負荷開關—熔斷器組合電器，是該負荷開關與熔斷器組合而成，除具有上述功能外還具有保護功能。

使用環境
海拔不超過1000米；
周圍空氣溫度不高于+40℃及不低于-10℃；
空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；
無導電性塵埃的環境中；
無破壞金屬和絕緣的腐蝕性氣體的物體；
無劇烈震動和沖擊的地方；
無燃燒與爆炸危險的環境中。

技術參數
1、負荷開關的主要技術參數：

序號	項目	單位	數值
1	額定電壓	kV	10/12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定空載變壓器容量	kVA	1250
9	1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	42/48
10	雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	75/85
11	額定短時耐受電流（熱穩定）	kA/S	20/4
12	額定峰值耐受電流（熱穩定）	kA	5
13	額定短路關合電流	kA	50
14	額定電流開斷次數	次	10000
15	機械壽命	次	10000
16	真空滅弧室觸頭允許磨損厚度	mm	2
17	手動操作力距	Nm	≤200

2、組合電器的主要技術參數：

序號	項目	單位	數值
1	額定電壓	kV	10/12
2	額定頻率	Hz	50
3	熔斷器最大額定電流	A	125
4	額定開斷交接電流	A	3150
5	熔斷器觸發的開關分閘時間	ms	40±5
6	額定短路開斷電流（有效值）	kA	31.5
7	額定短路關合電流（峰值）	kA	50
8	1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	42/48
9	雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口）	kV	75/85
10	熔斷器撞擊器輸出±能量	J	2-5

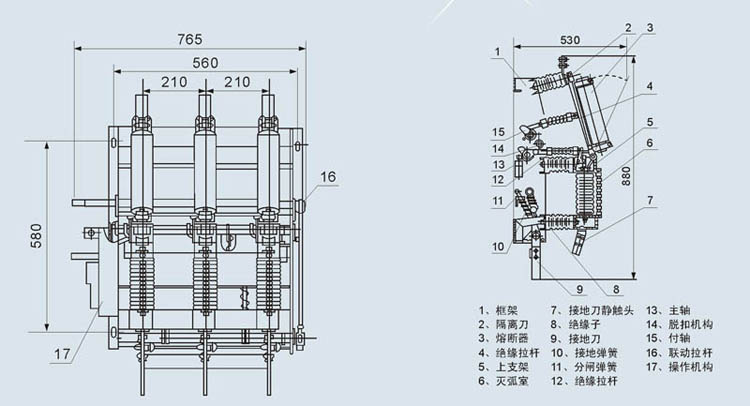

外形及安裝尺寸圖
