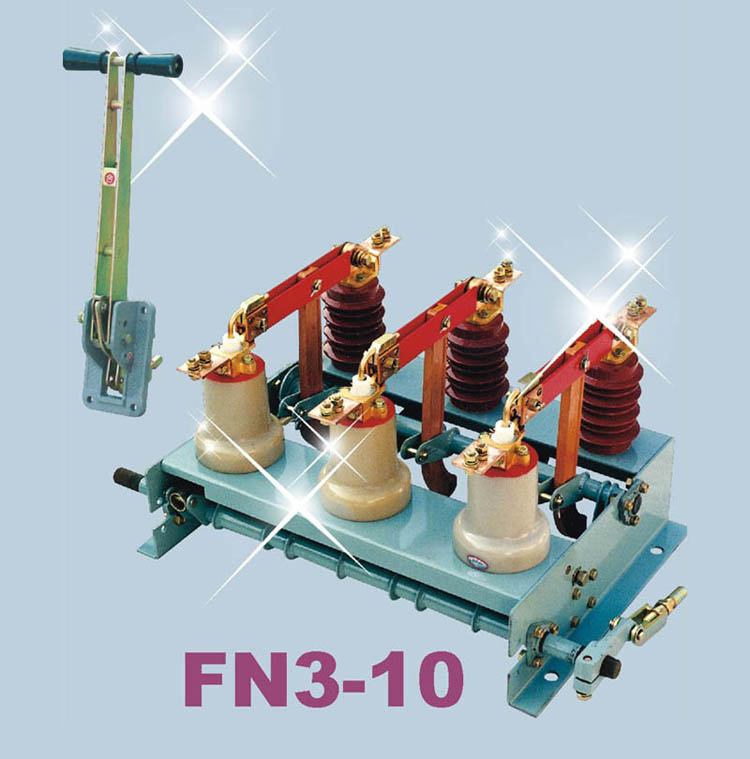

FN3-12戶內負荷開關

添加時間：2024-8-3 14:23:57 作者：上海輸配電氣集團有限公司

產品概述
    FN3-12、FN3-12R、FN3-12R/S負荷開關關系戶內裝置的高壓電器。適用于交流50Hz、6kV或12kV的網絡中，作為開斷和閉合負荷及過負荷電流之用，亦可用作開斷和閉合空載長線，空載變壓器及電容器之開關。帶有RN3型熔斷型的負荷開關（FN3-12、FN3-12R/S）可切斷短路，作保護開關之用。
    本負荷開關可配用CS3型及CS2型手動操作機構進行操作。

使用環境
海拔不超過1000米；
周圍空氣溫度不高于+40℃及不低于-10℃；
空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；
無導電性塵埃的環境中；
無破壞金屬和絕緣的腐蝕性氣體的物體；
無劇烈震動和沖擊的地方；
無燃燒與爆炸危險的環境中。

技術參數
負荷開關的基本技術數據應符合下表的規定：

型號	額定電壓（kV）	最高工作電壓（kV）	額定電流（A）	動穩定電流（kA）	熱穩定電流（kA/S）
FN3-12	12	12	400	25	10/2

負荷開關所配帶的熔斷器的型號及數據應符合下表的規定：

型號	額定電壓（kV）	額定電流（A）	最大開斷電流（有效值）（kA）	最大斷流容量	當切斷極限短路時電 流之最大峰值（kA）
FN3-3	3	10-50	40	200	24.5
		75-100			24.5
		200			35
FN3-6	6	10-50	20	200	14
		75			14
		100			19
		200			25
FN3-10	12	10-50	12	200	8.6
		75			8.6
		100-500			15.5

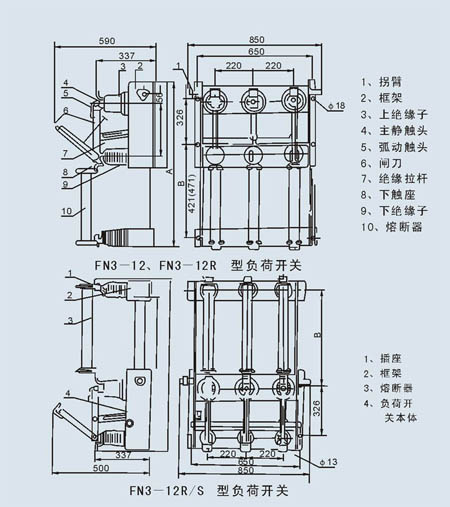

外形及安裝尺寸圖
