10/12kV空氣絕緣小型開關柜

添加時間：2025-4-5 17:44:06 作者：上海輸配電氣集團有限公司

10/12kV空氣絕緣小型開關柜

概述

KYN450-12,KYN500-12,KYN550-12小型開關柜（鎧裝移開式金屬封閉開關設備）是根據上海輸配電氣集團關于12kV高壓開關設備優化設計的要求，在借鑒國內外小型開關柜技術及充分地優化柜體結構及一次元件的基礎上，開發的金屬封閉開關設備。該設備完全滿足12kV中性點不接地系統運行要求，小型開關柜應用于電力系統各類大型變電所以及發電廠、工礦企事業單位及城市中心等負荷密集地區作電能控制、保護、分配之用。能夠完全滿足相間125MM安全距離要求，并且400-550柜寬能夠做到1250A電流。

額定電壓：10/12KV

全封閉金屬鎧裝，柜內斷路器分隔，防護性能。

柜體采用全組裝結構。

真空斷路器為免維護型，所配操作機構極少需維修。

面板關閉時也能進行所有設備的操作。

手車互換性極好，更換斷路器械非常方便。

聯鎖裝置簡易有效，防止誤操作。

配置開關柜的繼保裝置，可實現電力系統綜合自動化。

電纜室有充?？臻g，制作維修小型開關柜方便。

比其它型號中置柜更完善。

型號規格

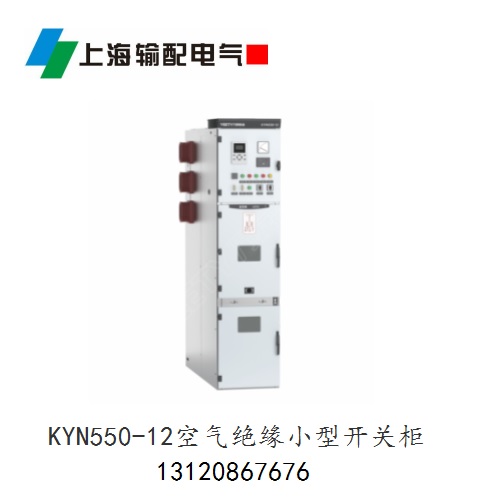

KYN450-12,KYN500-12,KYN550-12

外形尺寸

寬度400-550MM*深度1100MM*高度2000MM

寬度400-550MM*深度1200MM*高度2100MM

寬度400-550MM*深度1340MM*高度2200MM

寬度400-550*深度1500MM*高度2200MM

使用環境

1.上限+40℃，下限-25℃
2.環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%
3.海拔高度不超過1000m
4.地震強度不超過8度
5.無經常性的劇烈震動
6.周圍空氣應不受腐蝕性、可燃性氣體或水蒸氣等明顯污染
7.若有特殊要求，由用戶和制造廠協商

技術參數

項目		單位	參數
工作電壓		KV	12
額定絕緣水平	1min工頻耐壓	KV	42
	雷電沖擊電壓(全波)	KV	75
額定頻率		Hz	50
主母線額定電流		A	630,1250
分支母線額定電流		A	630,1250
4秒熱穩定電流(有效值)		KA	20,31.5
額定動穩定電流(峰值)		KA	40,63,
防護等級			外殼IP4X,斷路器室門打開為IP2X
