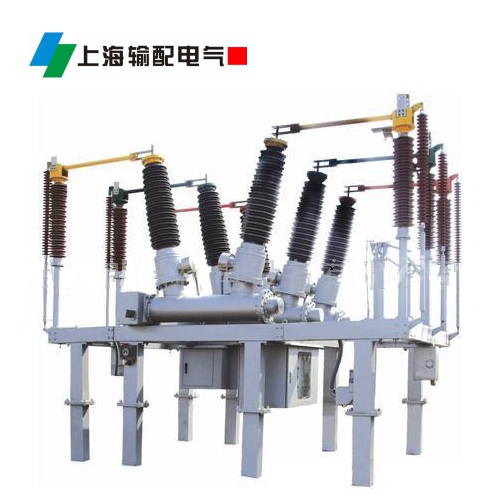

ZCW-72.5(G.H)戶外敞開式組合電器

添加時間：2024-8-3 17:20:59 作者：上海輸配電氣集團有限公司

ZCW□-72.5(G.H)戶外高壓敞開式組合電器是采用空氣作為外絕緣SF6氣體作為滅弧介質的成套組合電器。用于三相交流的72..5KV輸配電系統的控制與保護，亦可用于聯絡斷路器及開合電容器組合的場合。適合用于地緊張的的城市變電站、企業變電站、山區變電站。

符合標準：

GB156 標準電壓、

GB311.1 高壓輸變電設備的絕緣配合

GB11022 高壓開關設備通用技術條件

GB1984 交流高壓斷路器

GB1985 交流高壓隔離開關和接地開關

GB1207 電壓互感器

GB1208 電流互感器

DL/T402 交流高壓斷路器定貨技術條件

DL/T486 交流高壓隔離開關和接地開關訂貨技術條件

DL/T593 高壓開關設備的共用訂貨技術條件

主要特點

1、將變壓器、斷路器、隔離開關、接地開關、電流互感器、SF6電壓互感器、避雷器、母線等元件有機的組合在接地鋼結構支架上，結構緊湊。

2、其所占空間只有分體式的30%~50%，具有節約用地，減少工程造價等特點。

3、整個間隔工廠預制，在出廠前完成裝配及所有的調試并整體運輸?shù)桨惭b現場，極大的縮短安裝周期。

4、采用新一代高性能的滅弧室、SF6電壓互感器、復合絕緣子避雷器，基本無維護、可靠性高。

5、間隔間工廠預制的自支撐母線，無須鋼架和絕緣子。

6、布置靈活，可用于各種接線方式。

使用環境條件：

本產品為戶外產品，亦可用在戶內。使用環境條件見下

a. 海拔高度：不超過2000米。

b. 環境溫度：-30℃-- +40℃（特殊要求-40℃-- +40℃）。

c. 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。

d. 風速：不大于35米/秒。

e. 污穢等級Ⅳ級，瓷套爬距大于1450mm（公稱爬電距離大于31mm/kV）。

f. 無易燃、易爆、化學腐蝕及劇烈震動場合。

g. 地震烈度：不超過8度。

h. 履冰厚度不大于10mm。
