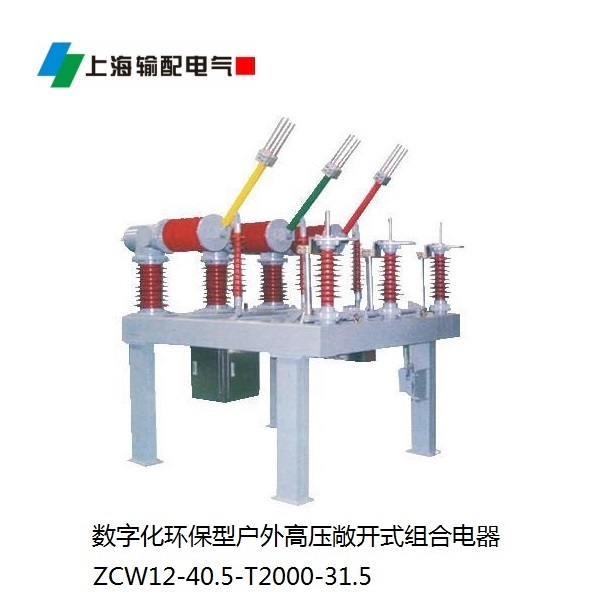

ZCW-40.5(G.H)戶外敞開式組合電器

添加時間：2024-8-3 17:20:02 作者：上海輸配電氣集團有限公司



概述

ZCW-40.5(G.H)戶外高壓敞開式組合電器是采用空氣作為外絕緣SF6氣體作為滅弧介質的成套組合電器。用于三相交流的40.5KV輸配電系統的控制與保護，亦可用于聯絡斷路器及開合電容器組合的場合。適合用于地緊張的的城市變電站、企業變電站、山區變電站。

符合標準：

GB156 標準電壓、

GB311.1 高壓輸變電設備的絕緣配合

GB11022 高壓開關設備通用技術條件

GB1984 交流高壓斷路器

GB1985 交流高壓隔離開關和接地開關

GB1207 電壓互感器

GB1208 電流互感器

DL/T402 交流高壓斷路器定貨技術條件

DL/T486 交流高壓隔離開關和接地開關訂貨技術條件

DL/T593 高壓開關設備的共用訂貨技術條件

主要特點

1、將變壓器、斷路器、隔離開關、接地開關、電流互感器、SF6電壓互感器、避雷器、母線等元件有機的組合在接地鋼結構支架上，結構緊湊。

2、其所占空間只有分體式的30%~50%，具有節約用地，減少工程造價等特點。

3、整個間隔工廠預制，在出廠前完成裝配及所有的調試并整體運輸?shù)桨惭b現場，極大的縮短安裝周期。

4、采用新一代高性能的滅弧室、SF6電壓互感器、復合絕緣子避雷器，基本無維護、可靠性高。

5、間隔間工廠預制的自支撐母線，無須鋼架和絕緣子。

6、布置靈活，可用于各種接線方式。

技術參數

序號	名      稱		單 位	數       據
1	額定電壓		kV	40.5
2	最高電壓		kV	40.5
3	額定絕 緣水平	雷電沖擊耐壓（全波峰值）	kV	200*/215(斷口)注：標準化185 kV
		工頻耐壓（1分鐘）	kV	95/118(斷口)
4	額定電流		A	1600/2000	1600/2000/2500/3150
5	機械壽命		次	20000
6	六氟化硫氣體額定壓力（20℃時表壓）		MPa	0.40		0.50
7	閉鎖壓力（20℃時表壓）		MPa	0.3		0.40
8	最抵使用環境溫度		℃	-40		-30
9	額定短路開斷電流		kV	20	25	25	31.5
10	額定短路關合電流（峰值）		kV	50	63	63	80
11	額定短時耐受電流（熱穩定電流）		kV	20	25	25	31.5
12	額定峰值耐受電流（動穩定電流）		kV	50	63	63	80
13	額定失步開斷電流		kV	5	6.3	6.3	8
14	額定短路開斷電流下的累計開斷次數		次	20
15	額定短路持續時間		S	4
16	合閘時間（額定操作電壓下）		S	≤0.1
17	分閘時間（額定操作電壓下）		S	≤0.06
18	額定操作順序			分-03s—合分-180s—合分
19	額定開合單個電容器組電流		A	400
20	年漏氣率		% /年	≤1
21	六氟化硫氣體水份含量（20℃時）		uL/L	≤150
22	配CT14型彈簧操動機構的額定操作電壓
	合閘線圈、分閘線圈電壓		V	交流：220 380直流：48 110 220
	儲能電機電壓		V	交流：220  直流：220/110
23	六氟化硫氣體重量		Kg	5
24	斷路器（包括操動機構）重量		kg	1000
