10／12KV,35／40.5KV戶外高壓隔離開關

添加時間：2024-8-3 15:49:58 作者：上海輸配電氣集團有限公司

概述

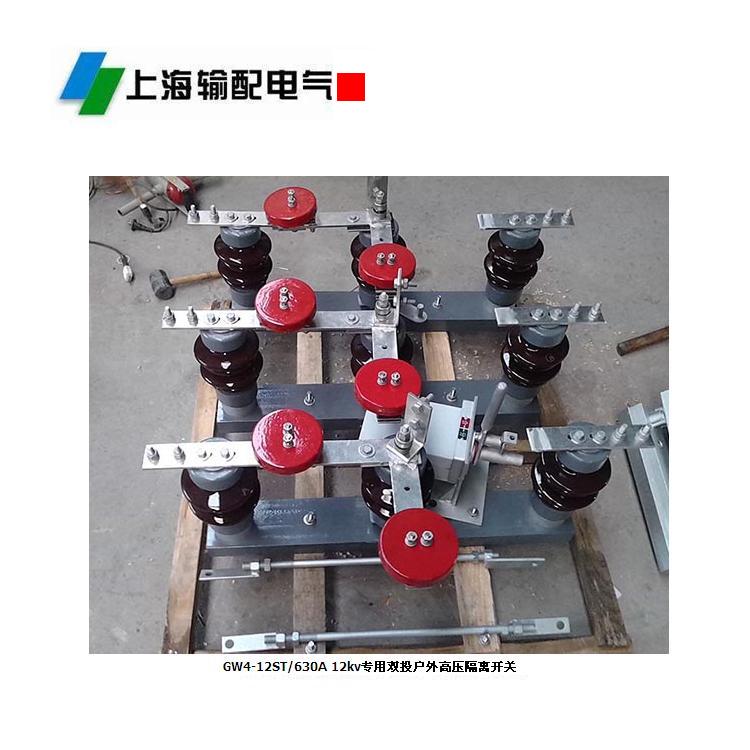

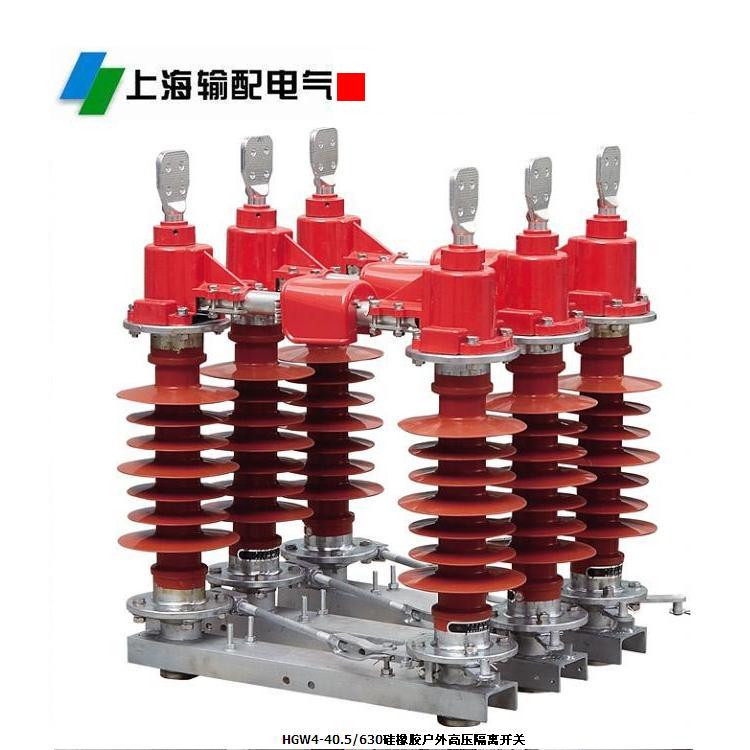

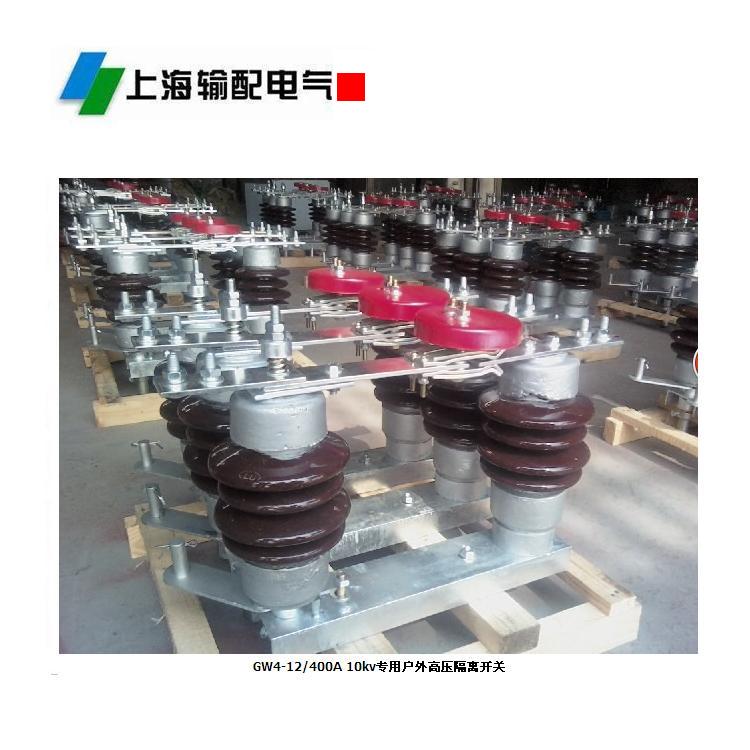

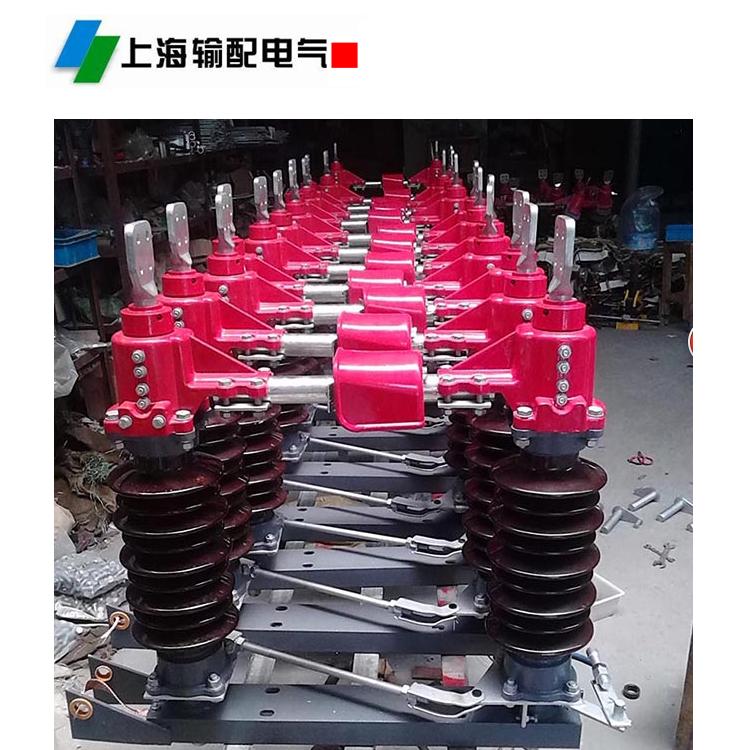

GW□-12（40.5）/630-20戶外交流高壓隔離開關（以下簡稱隔離開關），是我公司在原產品基礎上，經過設計更新，使結構更合理、操作更加可靠。本開關適用于頻率為50Hz，額定電壓為12KV或40.5KV的電力系統中。開關裝置在戶外高壓配電設備線路上，供線路在有電壓，無負載時開合電路之用，其中防污穢型隔離開關在運行中出現的污閃問題。開關三極聯動，同期性好，并設有引弧裝置，配備過中彈簧，可實現快速開合。本開關與同類產品相比較，具有開斷、關合小電感、電容電流的優勢。

使用環境條件

1、周圍空氣溫度上限：+40℃，下限-25℃，日溫差不超過32k；

2、海拔：3000m及以下地區；

3、風壓不超過700P。（相當于風速34m/s）；

4、空氣污穢程度：按GB5582之4.1條規定中的IV級；

5、覆冰厚度不超過10mm。

型號及其含義

主要技術數據

序號	項目		單位	技術參數
1	額定電壓		KV	12、40.5
2	額定電流		A	630,1250,2500,4000
3	額定頻率		Hz	50
4	額定峰值耐受電流		kA	50、63
5	額定短時耐受電流		kA	20、25
6	額定短時耐受電流持續時間		s	4
7	主回路電阻		υΩ	12KV≤90	40.5≤90
8	1min（干試）工頻耐受電壓（有效值）	極間、極對地/隔離斷口	KV	42/48	95/115
9	1min（濕試）工頻耐受電壓（有效值）			30	85
10	雷電沖擊耐受電壓（峰值）			75/85	185/215
11	機械壽命		次	2000

結構及安裝尺寸

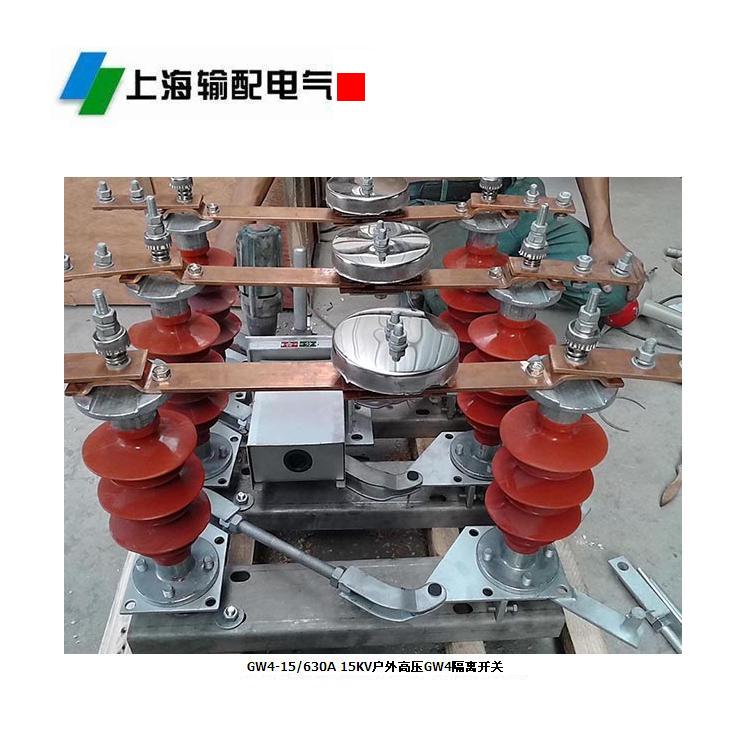

    本隔離開關由底座、支柱及操作絕緣子、靜觸頭、觸刀、引弧裝置和聯動彈簧機械等組成，其外形及主要尺寸見圖1及表2所示。

    底座：由5mm厚的鋼板彎成，帶拉臂的軸橫穿其中部?；香@有孔，以備固定支柱絕緣子，裝接地螺釘和安裝時固定每極之用，頂部有槽孔為拉臂而設。

    支柱及操作絕緣子：采用Zs-12、40.5系列戶外棒形支柱絕緣子，其最小抗彎破壞負荷為4000s。中間的操作絕緣子作為拉桿之用，上端與觸刀相連，下端與拉臂相連。

    觸刀：觸刀由兩片矩形截面的紫銅板構成，觸刀兩端均附有壓力彈簧用以調整接觸壓力。

    引弧桿采用不銹鋼材料。

    開關采用連桿操作，配CS□機構垂直或水平安裝在戶外工字鋼或電桿上。

型號	主要外形尺寸
	B	C	D	E	F
GW□-12/630-20	400	1000	1200	570	495
GW□-40.5/630-20	500	1250	1450	815	728
