27.5KV鐵路直流隔離開關

添加時間：2024-8-3 17:26:43 作者：上海輸配電氣集團有限公司

27.5KV戶外型鐵路直流隔離開關（垂直操作鐵路隔離開關）

27.5／31.5KV戶外型鐵路直流隔離開關（垂直操作鐵路隔離開關）

GW□-27.5／31.5KV系列  (直流電壓DC:750V)

產品技術要求:

1.戶外型單極直流隔離開關,接觸網電壓27.5／31.5KV,最大電流（A）630、1000、1250、2000、2500、3150、4000、5000、6300(直流電壓DC:750V);

2.防護等級IP56;

3.所有零件（指鐵件）表面防護處理為三級熱浸鍍鋅，銅件均鍍錫；

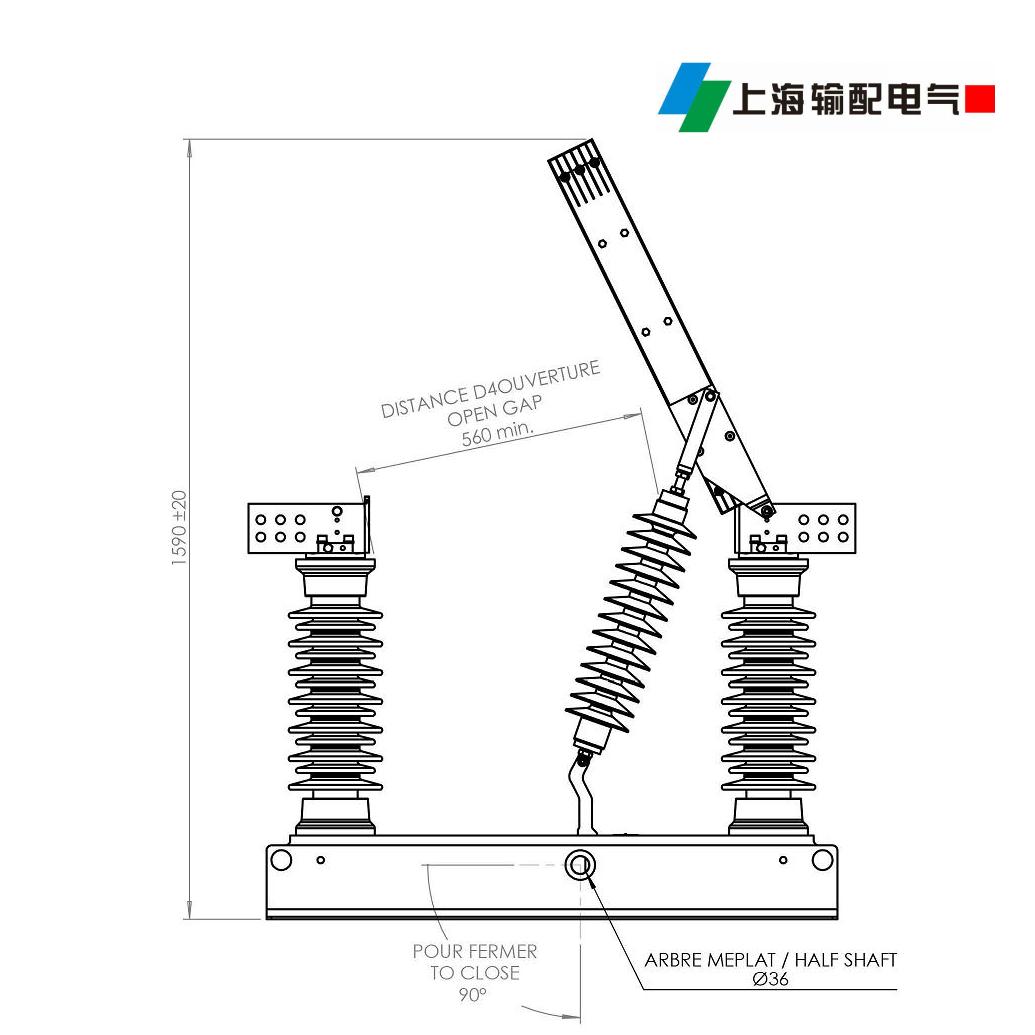

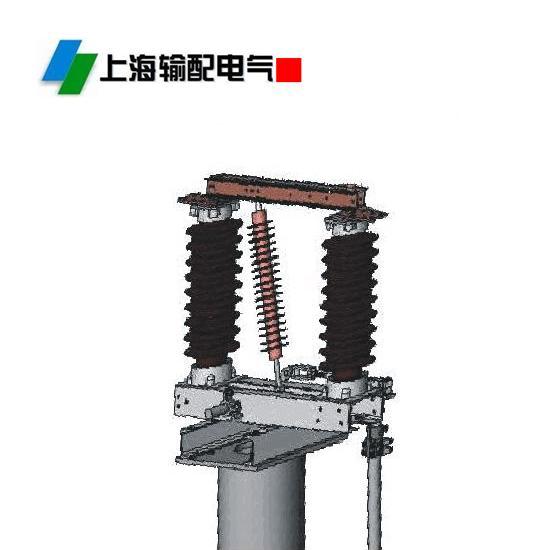

4.隔離開關安裝方式：柱上水平安裝(詳見產品安裝圖)，安裝用的等徑鋼管支柱Φ350；

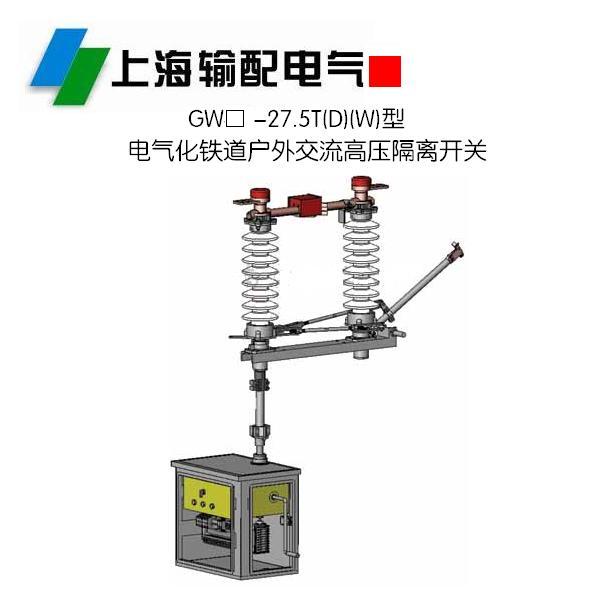

5.采用ACS控制箱(ACS內安裝電器智能管控模塊,帶有遙控、遙測、遙信功能,模塊具體由牽引變電所綜合自動化系統生產廠家統一配置),由微機控制達到其目的，與電動機操動機構接口對接；注：配用CJ6-XG型(或CJ2-XG型)電動機操動機構的連桿垂直安裝(詳見產品安裝圖)；

6.本隔離開關不帶接地開關,或可帶接地開關，由用戶選擇。

7.本隔離開關分為單極、二極、三極。手動操作或電動操作或帶有遙控、遙測、遙信功能。

8.YH5WT2-42/120型復合外套金屬氧化物避雷器，主要用于27.5kV電氣化鐵路輸電線路的過電壓保護。可配有避雷器安裝支架。
