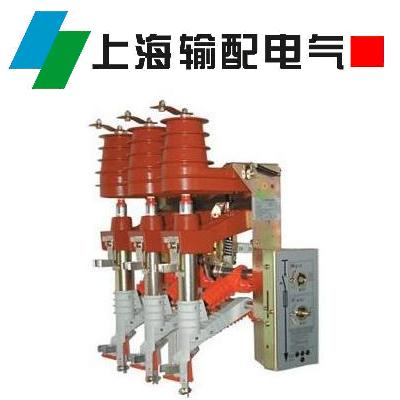

ISARC1型,ISARC2型負荷開關

添加時間：2024-8-3 14:28:28 作者：上海輸配電氣集團有限公司

概述

ISARC1/ISARC2型12KV負荷開關構造是一種模塊組合式結構?；窘Y(jié)構包括框架、絕緣子和載流體部分。

本產品主要適用于12kV 50Hz三相交流配電系統中作為分合負載電流，閉環電流，小電感電流和容性電流，作控制和保護之用。廣泛應用于變電站、工礦企業、以及環網開關柜和高壓/低壓預裝式變電站等場所。

使用環境條件

使用環境條件

⊕空氣溫度：上限十40℃；下限一25℃；

⊕海拔高度不大于1000m：

⊕沒有火災、爆炸危防，嚴重污穢、化學腐蝕及無經常性劇烈震動的場所。

⊕相對濕度：日平均值不大于95％，月平均值不大于90％。

⊕Ⅱ級污穢區。

額定值

額定電壓(kV) 10/12

額定電流(A)  630

額定赫芝(Hz) 50

結構特點

熔斷器安裝于ISARC2上，其型號為ISARC2-12，同時D型接地開關及其機械連鎖也可以安裝于ISARC2-12上，用戶可根據自己的需要選擇不同的組合。

ISARC2-12D帶接地開關的負荷開關-熔斷器組合電器,

應用例子

電纜分段器和變壓器開關(與變壓器熔斷器R配套使用)

電動機開關(與電動機熔斷器R配套使用)

投切電容器組

作為組裝開關柜的元件

在負荷開關柜內使用

緊湊變電站和箱變

在公共事業和工業里應用

執行標準

GB3804.2004《3.6-40.5kV交流高壓負荷開關》

GB16926.97 《交流高壓負荷開關-熔斷器組合電器》

GB15166.94 《交流高壓熔斷器》

GB1985.200 《交流高壓隔離開關和接地開關》



訂貨須知

A.產品型號、名稱、數量；

B.使用環境條件；

C.安裝操作方式；

D.備品、備件的名稱及數量。

如有其他特殊要求，應與本公司協商處理。
