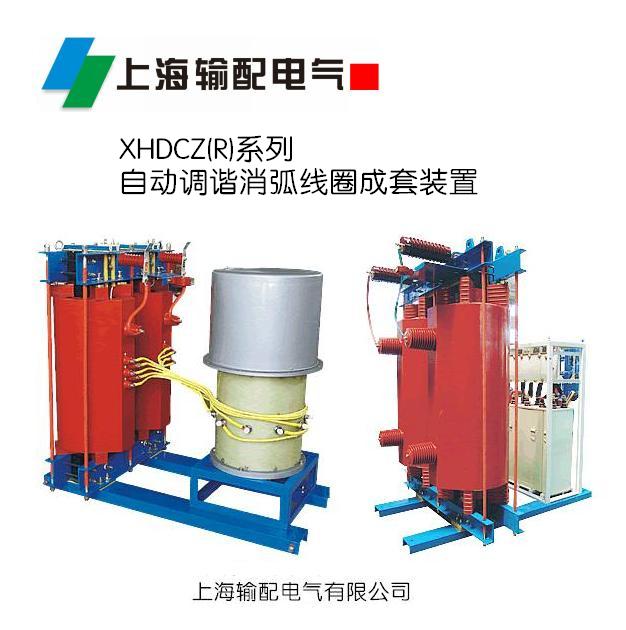

                   XHDCZ(R)系列自動調諧消弧線圈成套裝置

    電網中性點的接地方式雖然涉及的問題比較多，如供電可靠性、設備絕緣水平、繼電保護、通訊干擾、系統穩定、斷路器容量等，但根據國內外電網發展經驗，一般著重考慮供電可靠性與絕緣水平兩方面的問題。

    我國6~60kV級配電網，過去通常采用中性點不接地運行方式。隨著配電網容量的日益擴大和用戶對供電可靠性要求的日益提高，目前中性點不接地的方式已越來越不適應系統的發展要求。根據我國國情，我國6~60kV中壓電網中性點主要推薦采用小電流接地運行方式。此種接地方式在保證安全、經濟供電的前提下，尤其在提高供電可靠性上有著突出的優點，在我國國民經濟建設中發揮著非常重要的作用。

    國內外電力系統的運行經驗表明，中壓電網中采用消弧線圈接地方式，對于提高供電可靠性、人身安全、設備安全和降低通信干擾、改善電磁環境等方面，具有良好的作用。近幾年來隨著微電子技術的長足發展，各種形式的自動跟蹤消弧系統相繼出現，將大大克服傳統消弧線圈的缺點，無論從補償效果還是過電壓水平來說，都得到了改進。國內已有越來越多的單位使用消弧線圈，并取得了相當良好的效果。

    由于自動跟蹤消弧系統能有效防止弧光接地，消除接地故障，因而消弧系統在這一領域得到廣泛應用。新頒布的電力行業標準DL/T620-1997《交流電氣裝置的過壓保護和絕緣配合》中明確規定3~10kV配電網中單相接地電容電流不大于10A時，要求安裝消弧線圈；35~60kV配電網中單相接地電容電流大于5A時，要求安裝消弧線圈；當發電機（或調相機）直接接在3~20kV電網，而且要求發電機單相接地鼓掌運行，單相接地電流大于5A時，也應裝設消弧線圈。

    自動跟蹤補償消弧線圈裝置可以自動適時地監測跟蹤電網運行方式的變化，快速調節消弧線圈的電感值，以跟蹤補償變化的電容電流，使失諧度始終處于規定的范圍內。目前，國內自動跟蹤補償消弧線圈按改變電感方法的不同，大致可分為有分接頭的調匝式消弧補償裝置、調容式消弧補償裝置、可動鐵心的調氣隙式消弧補償裝置、磁閥式調節的消弧線圈以及高短路阻抗變壓器式消弧系統等。其中調匝式及調容式消弧線圈補償裝置以其優點，逐步成為比較合理和很有發展前景的中性點接地方式。
