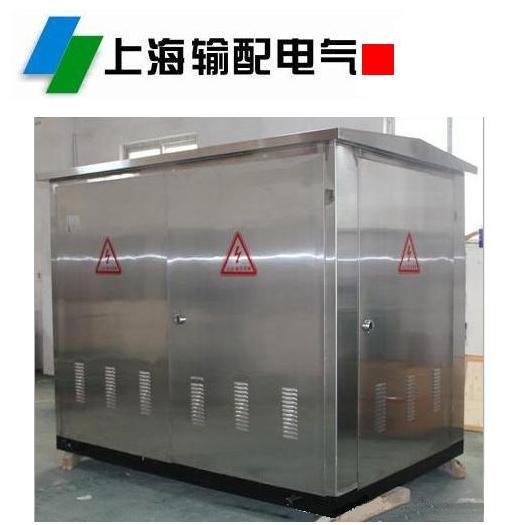

35kV帶開關電纜分支箱

添加時間：2024-8-3 16:44:11 作者：上海輸配電氣集團有限公司

設備運行環境和條件

序號	名稱				單位	項目單位要求值
1	周?chē)諝鉁囟?/span>		最高氣溫		℃	+50
			最低氣溫			-26
			最大日溫差		K	25
2	海拔				m	1350
3	濕度	日相對濕度平均值			％	≤95
		月相對濕度平均值				≤90
4	耐受地震能力（按IEC61166進行試驗，安全系數1.67）			水平加速度	g	0.2
				垂直加速度		0.1

35kV帶開關電纜分支箱電氣參數如下：

描述	電氣參數
電壓等級（kV）	40．5
最大相對相電壓（kV）	40．5
最大相對地電壓（kV）	23．4
工頻耐壓（kV）	95
雷電沖擊電壓（kV）	200
額定電流（A）	630
額定峰值耐受電流（kA）	31.5
設備尺寸	由廠家確定

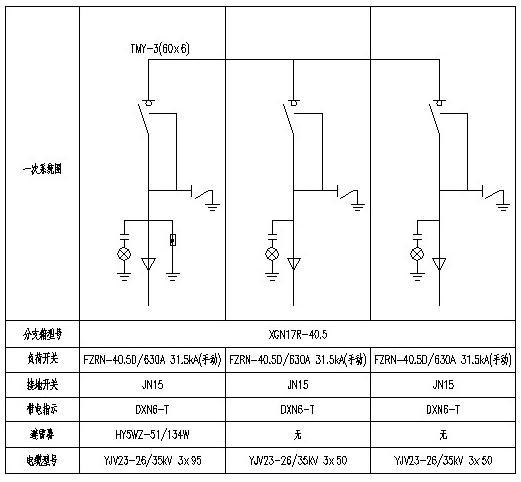

帶開關分支箱系統圖參考如下
