SMC復合材料絕緣電器配電箱(電纜分支箱)

添加時間：2024-8-3 16:43:01 作者：上海輸配電氣集團有限公司

SMC復合材料絕緣電器配電箱包括戶外的電纜分支箱、電容補償綜合配電箱、路燈照明控制箱、端子箱、計量箱、多用戶電表箱、開關箱等。

SMC復合材料絕緣電器配電箱體具有非常好的電氣性能。絕緣指數、介電強度、耐漏電起痕指數、耐老化指數都非常優良，并具有非常強的機械性能。

（SMC箱體規格明細表）

序號	型號	名稱	外形尺寸      高×寬×深（MM）	安裝尺寸       高×寬×深（MM)	備注
1	GPX97B	48芯箱體	450×320×180	箱體背部（M6）250×320	單面左開門
2	GPX97-01	360～384芯箱體	箱體:1200×760×320  底座:350×758×290	底座上  614×164	操作:單面(雙面) 開門方向:左右均開
3	GPX97-02	288芯箱體（電信）	箱體:1110×760×320  底座:350×758×290	底座上  614×164	操作:單面(雙面) 開門方向:左右均開
4	GPX97-03	576芯箱體（電信）	箱體:1110×760×540  底座:350×758×490	底座上  614×368	操作:雙面 開門方向:左右均開
5	GPX97-04	144芯箱體	箱體:755×570×308    底座:280×550×295	底座上  320×230 箱體背部（M8）  350×658	操作:單面 開門方向:左右均開
6	GPX97-05	96芯箱體	箱體:700×530×290    底座:260×520×280	底座上  400×185 箱體背部（M8）  345×590	單面右開門
7	GPX97-06	06電力箱體	箱體:600×400×200	箱體背部（M8）  320×520	單面左開門
8	GPX97-07	07電力箱體	箱體:600×400×250	箱體背部（M8）  320×520	單面左開門
9	GPX97-08	360～384芯箱體	箱體:1200×760×320  底座:350×758×290	底座上  614×164	操作:單面(雙面) 開門方向:左右均開
10	GPX97-09	360箱體	箱體:1200×760×360  底座:350×758×330	底座上  614×204	操作:單面(雙面) 開門方向:左右均開
11	GPX97-10	全正面操作576芯（電信）	箱體:1200×1455×360  底座:350×1458×330	底座上  1314×204	操作:單面(全正面) 開門方向:左右對開
12	GPX97-11	600箱體（672芯箱體）	箱體:1200×760×625  底座:350×758×594	底座上  614×466	操作:雙面 開門方向:左右均開
13	GPX97-12	1152芯箱體	箱體:1200×1455×625  底座:350×1458×594	底座上  1314×466	操作:雙面 開門方向:左右對開

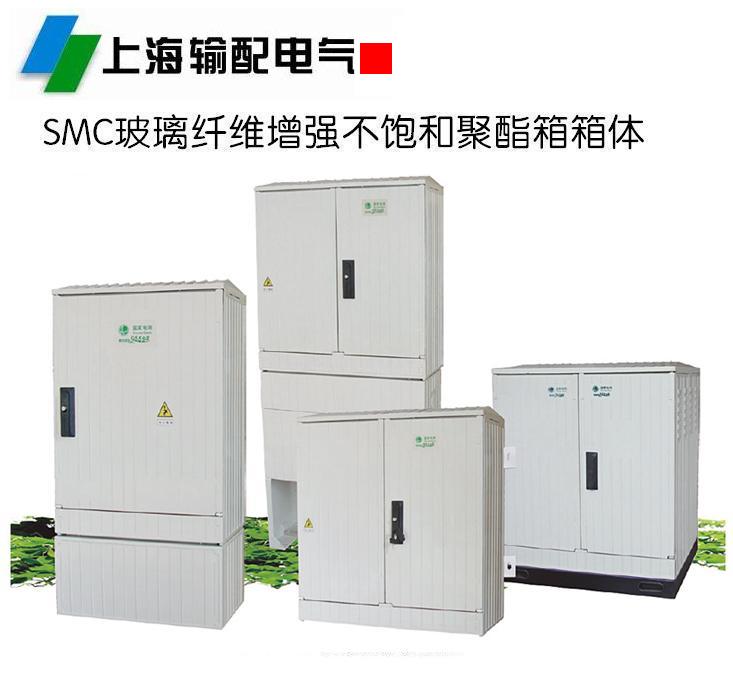

按客戶要求開孔,上海輸配電氣-SMC玻璃纖維增強不飽和聚酯箱箱體.

產品描述：

SMC系列復合材料電器配電箱為我公司綜合了國外多家公司相關產品的技術優點，并結合我國國情而開發的全絕緣、全封閉的新型高性能絕緣電器配電箱。包括電纜分線箱、端子箱、計量箱、電容補償箱、綜合配電箱、路燈箱以及箱式變電站等等。

產品構件采用玻璃纖維增強的不飽和聚酯樹脂（SMC）經高溫模壓成型，積木式搭接而成箱體。摸塊化的板式結構，使用量簡單的工具就可以很容易拼裝。不含鹵素、磷等有害物質的環保型箱體，在試用環境、安全、壽命、加工和安裝等方面都大大優越于傳統的金屬箱體。

SMC系列復合材料電器配電箱使用于額定頻率50/60HZ/額定電壓220V/380V電力系統中，作為動力、照明及配電設備的電源分配、控制之用。適用于各種惡劣的環境各變電站（所）、工礦企業以及城市的道路、住宅小區、高層建筑、機場等戶外公共場所。特別適合石油、治金、化工、礦山等腐蝕性嚴重的廠區以及沿海、船等高鹽霧場所使用。在未來城市建設、工業建設及新農村、新城鎮建設中。

主要技術指標：

工作溫度：-40℃～+60℃。

相對濕度：≤95%（+40℃）。

大氣壓力：70Kpa～106Kpa。

耐電壓水平：≥3000V(DC)1min不擊穿、無飛弧。

絕緣電阻：≥2×104MΩ/500V（DC）。

機械強度：與表面垂直的壓力大于980N。

密封性能：達到GB4208標準中IP65級要求。

阻燃性能：符合GB5169.7標準中要求。

防護等級：達到IP65級。
