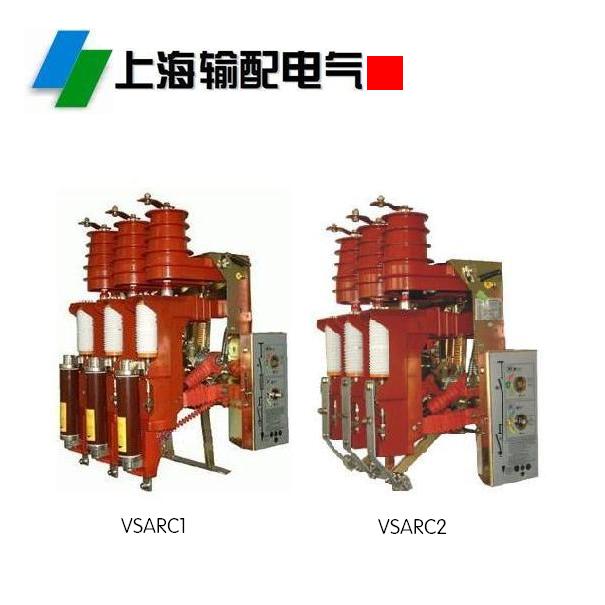

VSARC1,VSARC2真空負荷開關

添加時間：2024-8-3 14:22:18 作者：上海輸配電氣集團有限公司

概述:

VSARC系列真空負荷開關是在ISARC基礎上利用真空滅弧室提高開斷性能而設計的產品,分為:VSARC1—負荷開關和VSARC2—負荷開關與熔斷器的組合電器;總體結構保持了ISARC的結構和優點,可與ISARC混合使用。

VSARC真空負荷開關及組合電器的結構型式與ISARC壓氣式負荷開關及組合電器基本相同。

VSARC開關秉持ISARC的鐘形絕緣子的設計,使負荷開關分閘后,位于鐘形絕緣子內的靜觸頭,可完全被位于鐘形絕緣子下端并與接地開關同步運動的金屬活門所封閉,使帶電體得到安全隔離。

與ISARC相比,主要差別在:ISARC的負荷開關斷口變成了VSARC的隔離開關斷口起導通和隔離作用,并在此斷口上串聯了真空滅弧室以關合和開斷電流。

操動機構采用ISARC的儲能彈簧機構(III型機構),并使隔離開關在彈簧儲能過程中先合閘,在合閘彈簧釋放時驅動真空滅弧室合閘,在熔斷器撞針或分勵脫扣器或其他脫扣器的觸發下,分閘彈簧釋放驅動真空滅弧室分閘,隔離開關的分閘在操作機構的復位操作過程中同時完成,因此,真空滅弧室與隔離開關的合分閘順序是由機構的動作特點保護的。

得益于真空弧室較強的滅弧能力,提高了VSARC系列真空負荷開關的電氣性能,電壽命達到10000次以上,交接(轉移)電流達到3150A,滿足頻繁操作和變壓器1600KVA及以下的保護需要。

VSARC的安裝使用和操作方式,包括接地開關/操作面板及聯鎖都與ISARC相同。

型號號及功能對照表

產品型號	VSARC1-11	VSARC1-12	VSARC2-11	VSARC2-12
金屬活門	配	配	配	配
接地開關	不配	配	不配	配
熔斷器座	不配	不配	配	配
可配附件	1.2.3.4.5.6.7	1.2.3.4.5.6.7	1.2.3.4.5.6.7	1.2.3.4.5.6.7

注:1.”可配附件”的1輔助開關,2 轉向散齒輪,3 機械聯鎖,4 鑰匙鎖,5 輔助接地,6 輔助接地,7 電動機構

技術參數

參 數	VSARC1	VSARC2
額定電壓(KV)	10/12	10/12
額定電流(A)	400  630	125(200)
工頻耐壓-相間及對地(KV)	42	42
工頻耐壓-隔離斷口(KV)	48	48
沖擊耐壓-相間及對地(KV)	75	75
沖擊耐壓-隔離斷口(KV)	85	85
主回路短時耐受電流(KA)	20
短路持續時間(S)	2
主回路峰值耐受電流(KA)	50
短路關合電流(KA)	50	80
短路開斷電流(KA)	31.5
有功負載開斷電流(A)	630
閉環開斷電流(A)	630
電纜充電開斷電流(A)	10
交接電流(KA)	3.15
機械壽命(合/分次數)	2000	2000
接地開關峰值耐受(KA)	50	50
接地開關短時耐受/2S(KA)	20	20
