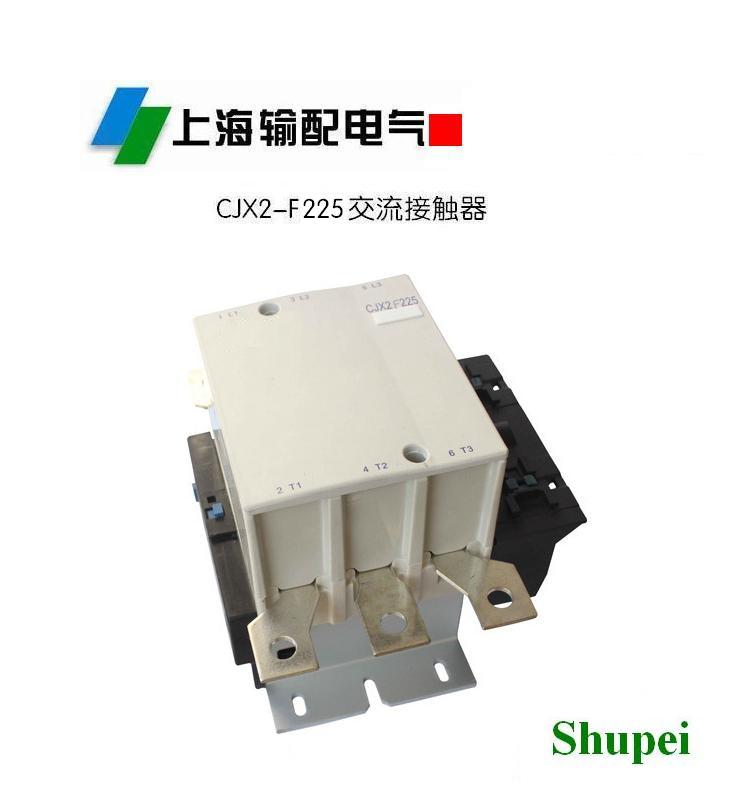

CJX2-F225型交流接觸器

添加時間：2024-8-3 17:01:38 作者：上海輸配電氣集團有限公司

CJX2-F型系列交流接觸器

一、用途與規格

● CJX2F（LC1-F）系列交流接觸器（以下簡稱接觸器）適用于交流50或60赫茲，電壓至1000伏，電流至780安以下的電路中，供遠距離接通與分?jǐn)嚯娐芳邦l繁起動、控制交流電動機。接觸器還可與輔助頭組，空氣延時頭，機械聯鎖機構等附件，組成延時接觸器、機械聯鎖接觸器、星三角起動器。并且可以和熱繼電器組成磁力起動器。

二、使用環境

●環境溫度：-25～+40℃

●海拔高度：不超過300mm

●空氣相對濕度：在+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；在+25℃地不超過90%；并考慮到發生在產品表面上的凝露

●使用環境：應避免引起爆炸危險的介質，及腐蝕金屬和破壞絕緣的有害氣體和導電塵埃的環境中使用

●安裝位置：安裝面與垂直面的傾斜度不超過±30℃

●沖擊與振動：產品應安裝和使用在無顯著搖動，沖擊和振動的地方

三、產品優點

●產品符合IEC、NFC、VDE、BS等一些先進國家的標準及中國GB14048-4標準。能在世界任何國家和地區及相對惡劣環境中使用

●技術經濟指達到當代世界先進水平，具有體積小、重量輕、能耗低、壽命長、能派生、互換維修方便

●產品在通電吸合及斷電釋放過程中的動作可靠性。

接觸器 115-780A

接觸器 型號	約定發熱 電流A	額定工作電流 A			可控制的三相鼠籠型電動機的最大功率kw				重量 kg	機械壽命		AC-3電壽命		配用的熔斷器
		380V	660V	1000V	220V	380V	660V	1000V		操作頻率	次數	操作頻率	次數	型號	額定電流
	CJX2-F115	200	115	65	40	KW	KW	KW	KW	3.6	1200	300	1200	120	RT16-2	250
						30	55	80	65
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						40	75	110	85
	CJX2-F150	220	150	80	50	KW	KW	KW	KW	3.7	1200	300	1200	120	RT16-2	355
						40	75	100	65
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						53	100	136	85
	CJX2-F185	275	185	95	65	KW	KW	KW	KW	4.6	600	300	1200	60	RT16-3	425
						55	90	110	100
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						75	125	150	135
	CJX2-F225	315	225	115	80	KW	KW	KW	KW	4.7	600	300	600	60	RT16-3	500
						68	110	129	100
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						90	150	175	136
	CJX2-F265	350	265	150	95	KW	KW	KW	KW	7.1	600	100	300	30	RT16-3	630
						75	132	160	147
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						100	180	220	200
	CJX2-F330	400	330	185	115	KW	KW	KW	KW	8.5	600	100	300	30	RT16-4	800
						100	165	220	160
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						135	221	300	220
	CJX2-F400	500	400	225	150	KW	KW	KW	KW	8.5	600	100	300	30	RT16-4	800
						115	200	280	185
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						155	270	380	250
	CJX2-F500	700	500	265	185	KW	KW	KW	KW	10.8	600	100	300	30	RT16-4	1000
						147	250	335	335
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						200	340	450	450
	CJX2-F630	1000	630	330	225	KW	KW	KW	KW	17.4	600	100	300	30	RT16	12502)
						200	335	450	425
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						270	450	610	570
	CJX2-F780	1500	780	450	300	KW	KW	KW	KW	40	600	100	300	30	RT16	160
						220	400	475	450
						HP.Ch	HP.Ch	HP.Ch	HP.Ch
						300	540	635	605
