CJ29系列交流接觸器

添加時間：2024-8-3 16:58:40 作者：上海輸配電氣集團有限公司

CJ29交流接觸器使用說明書

CJ29型系列交流接觸器:

三極規格：16A、25A、40A、63A、100A、160A、250A、400A、630A、1000A、1500A、1600A、2000A、2500A、3000A ;

四極規格：63A、100A、160A、250A、400A、630A,;

電壓：220V、380V、660V、1140V、2000V。



1.主要用途與適用范圍

1.1 CJ29系列空氣電磁式交流接觸器（以下簡稱接觸器）主要適用于交流50Hz、電壓至660V（見表1）、電流至3000A的電力系統中供遠距離接通和分?jǐn)嗑€路及電動機頻繁起動、制動和反接控制系統用，并適用于熱繼電器或電子保護裝置組成的磁力啟動器。

1.2 接觸器適用下列工作條件：

A、海拔高度不超過2000m；

b、周圍空氣溫度不高于+40℃，不能低于-5℃；

c、空氣相對濕度在周圍溫度20℃±5℃時不超過90%；

d、無顯著搖動和沖擊振動的地方；

e、安裝面與垂直面的傾斜度不大于5°；

f、在沒有雨雪侵襲的地方；

g、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。

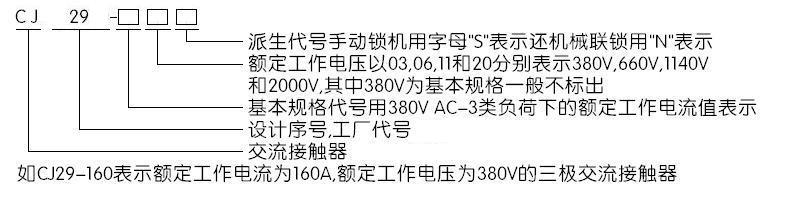

2.型號及其含義



3.結構與工作原理

3.1 結構概述

CJ29系列接觸器結構為主體布置，采用直動式園柱鐵芯直流磁系統（由交流供電、自帶整流元件）接觸器工作平衡無噪聲，吸引線圈功率損耗小，觸頭采用銀氧化鎘合金材料，接觸器備有機械聯鎖裝置。

3.2 工作原理

CJ29系列交流接觸器是應用代整流系統的直流激磁進行操作控制，當控制系統通電后，交流電通過阻容系列二極管進行整流至線圈，這時線圈Ⅰ繞組進行工作，動鐵芯帶動觸頭支持被靜鐵吸持，向靜鐵芯運動。當動鐵芯運動打開短接觸頭后，線圈Ⅰ繞組與Ⅱ繞組串聯進行工作，到動、靜鐵芯吸合，到此接觸器達到正常工作狀態。

4.產品特征

4.1 CJ29系列接觸器的性能符合GB14048.4和IEC947-4的有關規定。

4.2 CJ29系列接觸器產品型號及主要技術參數見表1
