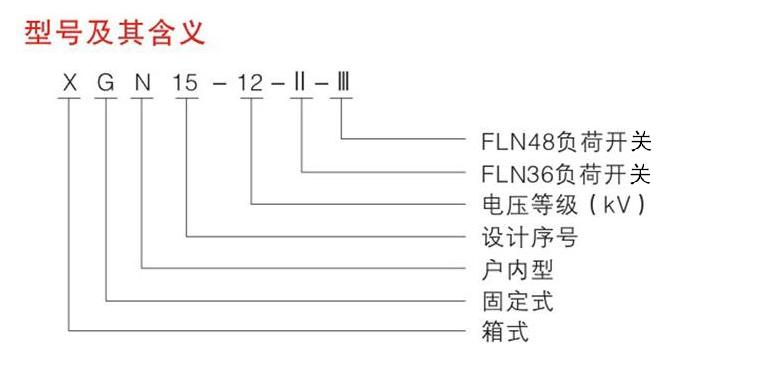

XGN15-12 SF6環網柜(箱型固定式金屬封閉高壓環網開關柜)

添加時間：2024-8-3 16:27:25 作者：上海輸配電氣集團有限公司

簡介

XGN15-12箱型固定式金屬封閉高壓開關設備（以下簡稱環網柜）是以六氟化硫負荷開關及負荷開關-熔斷器組合電器作為主開關，而整框采用空氣絕緣，適用于配電自動化，既緊湊又可擴展的成套配電裝置?？蓮V泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等配電系統，作為接受和分配電能之用，主要用于環網供電和終端供電，亦適于裝入預裝箱式變電站。

符合標準：

    GB3906-2006              《3~35kV交流金屬封閉開關設備》

    GB11022-99               《高壓開關設備通用技術條件》

    IEC420-90/GB16926-1997   《交流高壓負荷開關-熔斷器組合電器》

    GB3804-2004              《3.6kV-40.5kV高壓交流負荷開關》

    GB3309--1989             《高壓開關設備常溫下的機械試驗》

使用環境條件

(1)正常環境條件

  1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；

  2．海拔高度不超過1000m；

  3．相對環境溫度日平均不大于95％，月平均不大于90％；

  4．地震烈度不超過8級；

  5．水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；

  6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈這棟的場所。

(2)特殊工作條件

在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。

負荷開關技術指標

?額定電壓(KV)  12

?工頻耐受電壓相間、對地(KV)  42(1min)

?工頻耐受電壓斷口(KV)  48(1min)

?沖擊耐受電壓相間、對地(KV)  75

?沖擊耐受電壓斷口(KV)  85

?額定頻率  50Hz
?額定電流(A)  630

?額定短時耐受電流(KA)  20

?額定短時持續時間(S)  3

?額定峰時耐受電流(KA)  50

?額定短路關合電流(KA)  50

?額定有功負載開斷電流(A)  630

?額定閉環開斷電流(A)  630

?額定電纜充電開斷電流(A)  10

?接地開關額定短時耐受電流(KA)  20

?接地開關額定短時持續時間(S)  3

?接地開關額定峰值耐受電流(KA)  50

?主回路的電阻(μΩ)  ≤300

?機械壽命(負荷開關)  2000

?機械壽命(接地開關)  2000

?輔助回路1min工頻耐受電壓(KV)  2

?防護等級　IP3X

組合熔斷器柜（負荷開關-熔斷器）技術指標

?額定電壓(KV)  12

?工頻耐受電壓相間、對地(KV)  42(1min)

?工頻耐受電壓斷口(KV)  48(1min)

?沖擊耐受電壓相間、對地(KV)  75

?沖擊耐受電壓斷口(KV)  85

?額定頻率  50Hz

?額定電流(A)  125

?額定短路開斷電流(KA)  31.5

?額定短路關合電流(KA)  80

?額定轉移電流(A)  1700

?主回路的電阻(μΩ)  ≤300

?機械壽命(負荷開關)  2000

?機械壽命(接地開關)  2000

?輔助回路1min工頻耐受電壓(KV)  2

?防護等級　IP3X

結構介紹

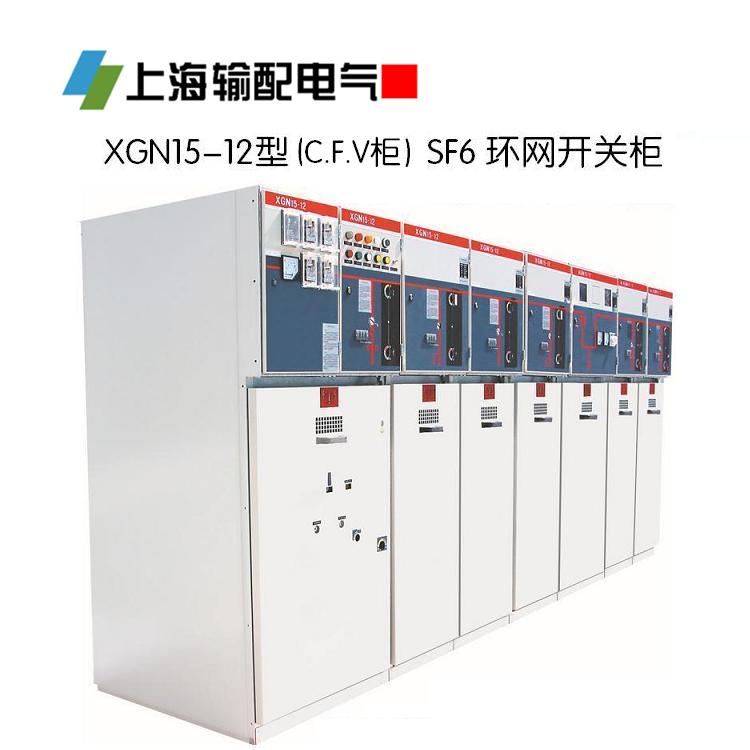

環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，整個環網柜可分成上下兩個部分，柜的上部分包括母線室、開光室、低壓室，與下部電纜（出線柜含熔斷器）分隔開來以避免相互影響。因此，既提高了安全性，又便于安裝、檢修，還能在必要時整體更換上部單元。環網柜有寬裕的電纜室，可以容納熔斷器、避雷器、電流互感器、下接地開關等元件，柜門有觀察窗和安全聯鎖裝置，電纜蓋板可以拆下，方便電纜安裝。
