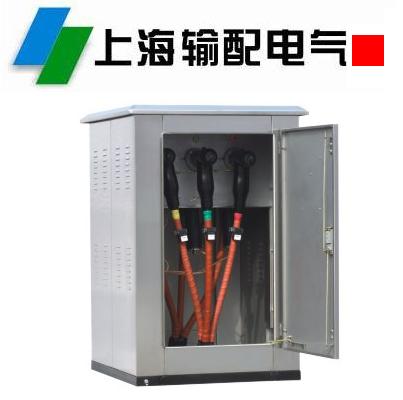

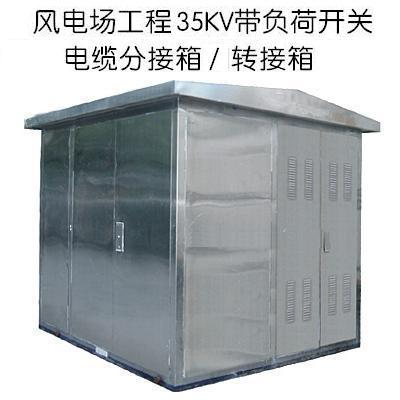

35KV帶高壓開關電纜分接箱

添加時間：2024-8-3 16:49:02 作者：上海輸配電氣集團有限公司

●產品簡介：

DFW-35/630型系列,35KV電纜分接箱和帶高壓開關電纜分接箱，高壓帶電顯示環保型戶外電纜分接箱，是國內較為先進的高壓設備，彌補了35KV(40.5KV)帶高壓開關電纜分接箱的空白，適用于交流50Hz 35KV（40.5KV）的輸配電氣線路中,是一種全新結構的戶外環網開關設備，并可裝與35KV預裝式箱式變電站內使用，它作為環網和開閉站的主要設備,主要用于工業園區和居民小區、商業中心以及礦區、機場、鐵路、港區、電站等配電網，特別適用城市電網改造工程,大大減少出線電纜和占地面積，提高供電可靠性。
DFKW-35/630型系列戶外高壓電纜分接箱內裝的FKN-40.5D/T630-20型35KV高壓負荷開關在正常電路條件下，可關合、承載和開斷負載電流，并具有關合短路電流及在規定時間承載短路電流的能力。
DFKW-35/630型系列高壓電纜分接箱內裝的35KV高壓負荷開關FKRN-40.5D/T630-31.5型附裝有高壓限流熔斷器構成高壓負荷開關—熔斷器組合電器，作為負載（如電力變壓器）的過載、短路保護。當熔斷器一相或多相熔斷時，高壓負荷開關—熔斷器組合電器三相自動分閘,充分保證了供電線路非故障分支回路的供電連續性。
本分接箱能滿足GB3906、IEC298等標準要求，并具有可靠的“五防”功能,是一種性能優越的高壓配電設備。

●正常使用條件：

環境溫度：-10℃ — +40℃；

環境濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；

分接箱(柜)安裝場所的最大海拔高度：1000米、2000米、3000米

地震強烈不超過8度；

無嚴重污染、化學腐蝕及劇烈振動。

特殊使用條件：

在超過GB3906規定的正常的環境條件下使用或有其它特殊要求時，請?jiān)谟嗀洉r說明。

●功能特點： 　　

具有：

1、戶外型DFW-35型、DFKW-35型,戶內型DFN-35型、DFKN-35型,全密封結構，“五防”安全、免維護,可靠的人身安全保障。

2、高壓帶電顯示環保型戶外電纜分支箱,簡化城市電纜網絡系統，節省投資。

3、戶外型、防塵、防潮、抗洪水、耐腐蝕，環境適應性強，組合靈活，從一路進線出線到多路，能滿足各種接線要求。

4、體積小、結構緊湊、外型美觀大方，安裝簡單、運行方式轉換方便、保護整定靈活。且有帶電顯示器，可帶短路指示器，可帶避雷器。

5、占地小、高度低、外型美觀，能與周圍環境協調一致，接線方案靈活多樣，安裝操作極為方便。

6、電纜分支箱內裝負荷開關并可配接地開關, 配有專用手動操作機構或電動操作機構。同時具備隔離開關的功能，可安裝短路故障指示器，迅速確定故障位置。

7、可以通過負荷開關與電纜接頭的任意組合，接線靈活，滿足多種接線要求，提高了線路運行、維護和檢修時的靈活性減少線路停電時間，提高供電可靠性。能代替部分環網柜或開閉所，減少系統綜合造價。
8.特殊要求下可配電動操作機構、RTU及通訊設備，實現SCADA功能。



●型號規格：

DFW-35/630□-□      戶外高壓電纜分接箱（不帶高壓開關）

DFKW-35D/630□-□   戶外帶高壓開關電纜分接箱（帶接地開關）

DFKW-35R/630□-□   戶外帶高壓開關電纜分接箱（帶熔斷器-組合電器）

DFKW-35RD/630□-□  戶外帶高壓開關電纜分接箱（帶接地開關、帶熔斷器-組合電器）

DFKN-35D/630□-□   戶內帶高壓開關電纜分接箱（帶接地開關）

DFKN-35R/630□-□   戶內帶高壓開關電纜分接箱（帶熔斷器-組合電器）

DFKN-35RD/630□-□  戶內帶高壓開關電纜分接箱（帶接地開關、帶熔斷器-組合電器）

電纜分接箱分為:一進一岀,一進二岀,一進三岀,一進四岀,一進五岀,一進六岀

35KV高壓負荷開關附裝高壓限流熔斷器熔體,電流規格(A)：6.3、10、16、20、25、31.5、40、50、63、80、100、125

●帶高壓開關電纜分接箱其特點是：
體積小、重量輕、外形美觀、操作簡單、高參數、開斷能力大、安全可靠、電壽命長、可頻繁操作、少維護、斷口明顯等特點；操作方式可手動、電動、遠程控制；安裝方便。

●適用條件：

 使用環境

 A.海拔不超過3000m;

 B.周圍空氣溫度上限40℃，下限-40℃.日平均氣溫不超過35℃；

 C.相對濕度：日平均值不大于95%，月平均值不大于90%；水蒸氣壓力：日平均值不超過2.2kPa；月平均值不超過1.8kPa；

 D.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸氣或鹽霧的污染；

 E.在二次系統中感應的電磁干擾的幅值不超過1.6KV；





DFW-35/630□-□      戶外高壓電纜分接箱(不帶高壓開關)





●帶高壓開關電纜分接箱主要技術參數

 電氣性能參數表（見：表一）

序 號	項目	單位	組合電器	負荷開關	接地開關
1	額定電壓	KV	40.5	40.5	40.5
2	額定電流	A	63	630,1250	--
3	額定頻率	HZ	50	50	50
4	額定短路開斷電流	KA	20KA;31.5KA	--	--
5	額定短路關合電流	KA	--	50	50
6	額定峰值耐受電流	KA	--	50	50
7	額定短時耐受電流/持續時間	KA	--	20/3	20/3
8	額定轉移（交接）電流	A	1200	--	--
9	額定有功負載開斷電流	A	630	630,1250	--
10	額定閉環開斷電流	A	630	630,1250	--
11	額定電纜充電電流	A	21	21	--
12	二次回路操作額定電壓	V	AC/DC220	AC/DC220
13	1min工頻耐受電壓（有效值）對地，相間，真空斷口/隔離斷口	KV	95/115
14	全波雷電沖擊耐受電壓（峰值）對地，相間，真空斷口/隔離斷口	KV	185/215
15	主回路電阻	μΩ	≤80（組合電器除熔斷器外）

●機械性能參數（見：表二）

序 號	項目	單位	真空滅弧室	隔離刀閘	接地刀閘
1	觸頭開距	mm	17±1	≥350	≥300
2	觸頭超行程	mm	4±1	--	--
3	平均分閘速度	M/s	1.6±0.2	--	--
4	平均合閘速度	M/s	0.8±0.2	--	--
5	額定觸頭壓力	N	1000±200	390±150	260±30
6	三極分、合分閘不同期	ms	≤1	--	--
7	觸頭合閘彈跳時間	ms	≤2	--	--
8	極間中心距	mm	410±2	410±2	410±2
9	觸頭磨損計厚度	mm	3	--	--
10	觸頭剛合位置偏斜	mm	--	≤2	≤2
11	機械壽命	次	10000	2000	2000



●設備制造依據標準

 DL/T 403 6.3-35kV箱式變電站訂貨技術條件

 DL/T 537  高壓/低壓預裝箱式變電站選用導則

GB17467 高低壓預埋式變電站

GB7251 低壓成套開關設備國家標準

GB4208 外殼防護等級(IP代碼)

DL404  戶內交流高壓開關柜訂貨技術條件

GB6451.1 三相油浸式電力變壓器技術參數和要求

GB3906 3～35kV交流金屬封閉開關設備

GB3309 高壓開關設備常溫下的機械試驗

GB16926 交流高壓負荷開關－熔斷器組合電器

SDGJ14 導體和電器選擇設計技術規定

GB772 高壓絕緣子瓷件技術條件

SDJS 高壓配電裝置設計技術規定

GB 3804 3.6～63kV  交流高壓負荷開關

GB4109 高壓套管技術條件

GB/T16927.1～2 高電壓試驗技術
