GN10-10KV/24KV戶內高壓隔離開關

添加時間：2024-8-3 15:52:10 作者：上海輸配電氣集團有限公司

一、產品介紹

GN10型系列戶內高壓隔離開關指定為三相（或單相）交流50HZ（或60HZ）戶內裝置之用。供戶內高壓設備在有電壓無負載時，切斷與閉合大電流線路之用，可用于發電機回路中。

二、產品適用范圍

其基本使用條件如下：

⑴海拔高度不超過1000米；

⑵環境溫度不高于+40℃，不低于-30℃；

⑶相對濕度不大于85%（+20℃時）。

注：
當海拔高度超過1000米，或環境溫度高于+40℃時，應遵守GB311.1-3“高壓電氣設備絕緣試驗電壓和試驗GB763—74“交流高壓電器在長期工作時的發熱”等標準的規定使用此種隔離開關。

隔離開關不適用于：
⑴有導電或化學作用氣體、蒸汽的場所；

⑵有火災或爆炸危險的場所（如有煤氣的礦坑）；

⑶有大量塵埃聚集的場所；

⑷有強烈震動和沖擊的場所；

⑸特別潮濕的場所和熱帶地區。

三.訂貨時必須注明:

1.產品名稱、型號、數量；

2.產品額定電壓、額定電流；

3.所配操動機構型號；

4.產品要求相距，是否全工況型。

表1    GN10-10/24型隔離開關技術指標

序號	隔離開關 型號規格	額定 電壓 （kV）	額定 電流 （A）	額定峰值 耐受電流  （KA）	額定短時 耐受電流 （kA）	額定短路持續時間（S）	重量  （kg）
1	GN10-12/3000	10/12	3000	160	70	5	43
2	GN10-12/4000	10/12	4000	160	70		52
3	GN10-24/5000	20/24	5000	224	105		155
4	GN10-24/6300	20/24	6300	224	105		160
5	GN10-24/8000	20/24	8000	224	105		170
6	GN10-24/9100	20/24	9100	224	105		180

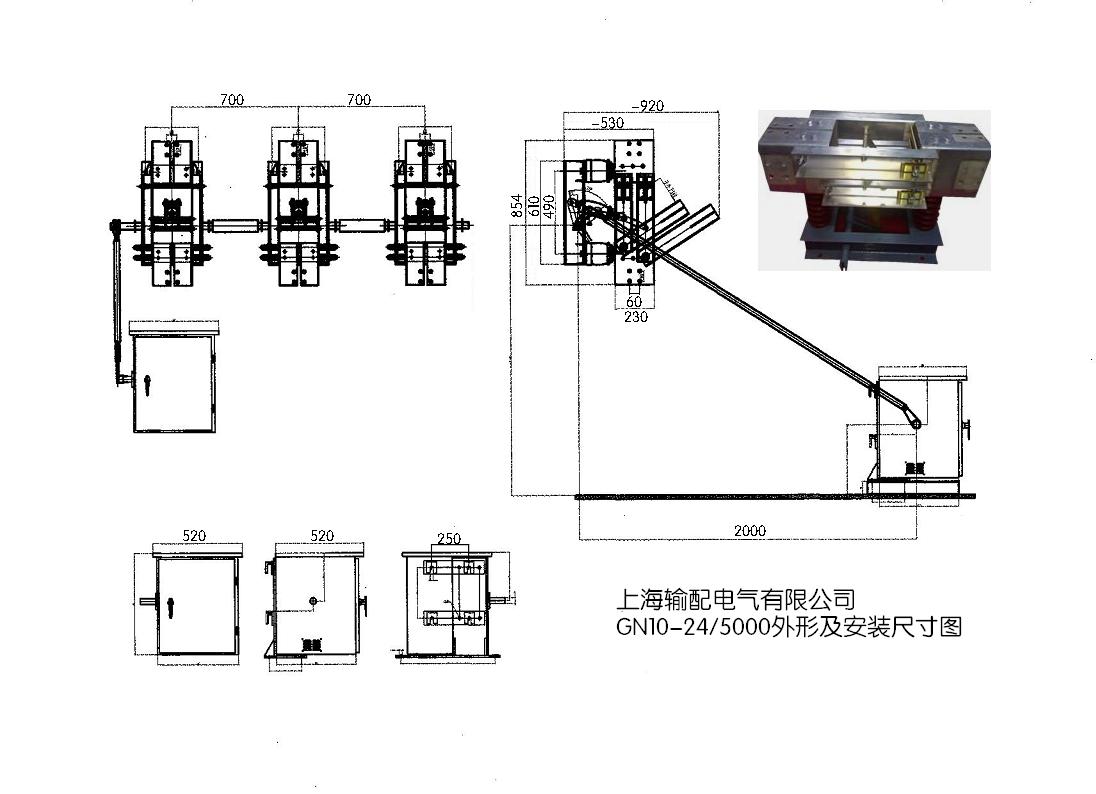

外形見下圖
