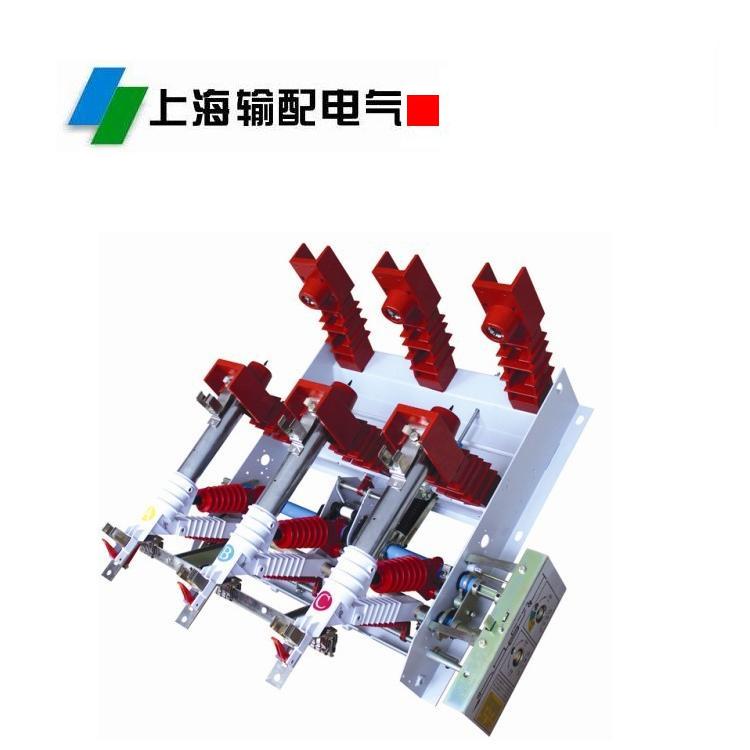

ISARC-24KV負荷開關及組合電器

添加時間：2024-8-3 14:27:37 作者：上海輸配電氣集團有限公司

1 概述

24KV壓氣式負荷開關及其組合電器ISARC型系列為交流24kV,50Hz的戶內高壓開關設備,該負荷開關具有技術參數高、動作可靠的特點,高壓負荷開關在正常電路條件下,可關合、承載和開斷負載電流并具有關合短路電流及在規定時間承短路電流的能力。接地開關具有與負荷開關相同的短路關合能力,以及動熱穩定能力,并和負荷開關有嚴格的機械聯鎖,在結構上保證不可能出現誤操作。

ISARC型24KV系列負荷開關, 裝有高壓限流式熔斷器(帶撞擊器)形成負荷開關一熔斷器組合電器,作為負載(如電力變壓器)的過載、短路保護。當熔斷器一相或多相熔斷時,負荷開關三相自動分閘。

ISARC型24KV系列負荷開關可配備與負荷開關本體集成的電子式互感器，并采用適當?shù)睦^電保護方式觸發分勵脫扣器實現開關的自動分閘、環網單元的遙控以實現上下級的配合。

操動機構基本形式為手動彈簧儲能式,亦可配用電磁彈簧操動機構。

使用環境條件:

海拔高度:不大于1000M.

環境溫度:最高+40度,最低—10度

相對濕度:日平均不大于９５%,月平均不大于９０%.

地震烈度:低于８度.

執行標準

GB3804-2004《3～63KV交流高壓負荷開關》

GB16926-1997《交流高壓負荷開關-熔斷器組合電器》

技術參數

負荷開關的技術參考見表1

序號	名                               稱	單位	參  數
1	額定電壓及最高工作電壓	kV	20/24
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定短路開斷電流	kA	25
5	額定短路關合電流（峰值）	kA	63
6	額定短路電流開斷次數	次	20
7	額定單個電容器組開斷電流	A	400
8	額定短時耐受電流（2s）（熱穩定電流）	kA	20
9	額定峰值耐受電流（動穩定電流）	kA	63
10	1min工頻耐受電壓（有效值）對地、相間、斷口/隔離斷口	kV	65/79
11	雷電沖擊耐受電壓（峰值）對地、相間、斷口/隔離斷口	kV	125/145
12	機械壽命	次	2000
13	觸頭允許磨損累積厚度	mm	3
14	額定合閘操作電壓/電流	V/A	≈220/0.5
15	額定分閘操作電壓/電流	V/A	≈220/3

負荷開關-熔斷器組合電器的技術參數見表2

序號	名     稱	單位	參  數
1	額定電壓及最高工作電壓	kV	20/24
2	額定頻率	Hz	50
3	熔斷器最大額定電流	A	125
4	額定轉移電流	KA	31.5
5	熔斷器觸發開關的分閘時間	ms	35±5
6	額定短路開斷電流	kA	20
7	1min工頻耐受電壓（有效值）對地、相間、斷口/隔離斷口	kV	65/79
8	雷電沖擊耐受電壓（峰值）對地、相間、斷口/隔離斷口	kV	125/145
9	熔斷器撞擊輸出能量	J	2~5
