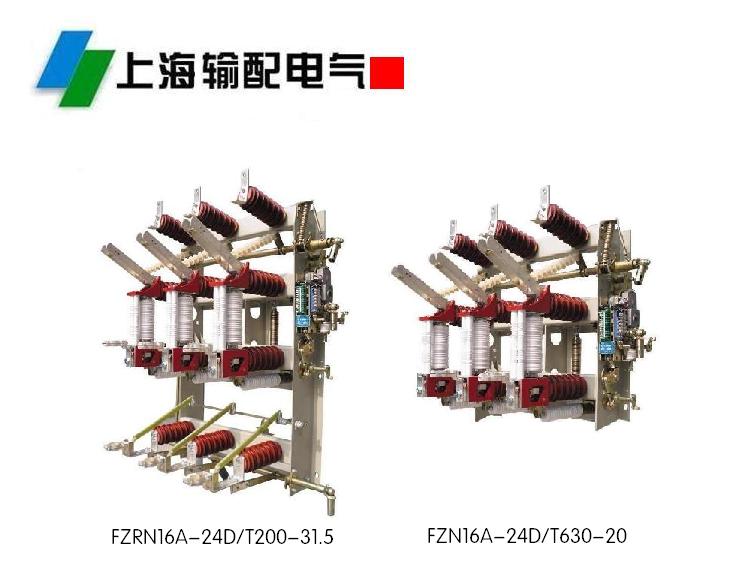

FZRN16A-24KV真空負荷開關

添加時間：2024-8-3 14:20:48 作者：上海輸配電氣集團有限公司



1、概述

    FZN16A-24系列戶內交流高壓真空負荷開關是自行設計研制而成的，專為24kV終端用戶或箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。其外形結構形式同我公司生產的FZN16A-12型真空負荷開關類似，在系統發生故障時能與保護裝置和自動裝置相配合，迅速切斷故障電流防止事故擴大。本產品操作簡單、安裝方便，隔離刀閘與真空負荷開關及接地刀都有可靠的機械聯鎖，其具有免維護及可頻繁操作等優點。

2、用途

FZN16A-24（D）/T戶內交流高壓真空負荷開關用于交流50Hz，額定電壓20/24kV的網絡中，作為開斷負荷電流，過載電流和短路電流之用。明顯的隔離斷口和接地裝置可保證在高壓電網上工作的施工人員的安全。

FRZN16A-24（D）/T戶外交流高壓真空負荷開關-熔斷器組合電器,具有機械脫扣和電磁脫扣裝置，所配用的熔斷器具有撞擊機構，當通過過載電流或短路電流時熔斷器熔斷負荷開關能自動分閘，避免缺相運行。該產品既能手動操作，也可以電動操作，電動操作適應現代供電智能化管理。

3、符合標準

GB1984    《高壓交流斷路器》

GB311.1    《高壓壓輸變電設備的絕緣配合》

GB16926   《交流高壓負荷開關及熔斷器組合電器》

GB3309    《高壓開關設備常溫下的機械試驗》

GB1985    《高壓交流隔離開關和接地開關》

GB11022   《高壓開關設備和控制設備標準的共用技術條件》

DL/T402   《交流高壓斷路器訂貨技術條件》

4、使用環境條件

a、海拔高度不超過1000m：

b、周圍環境溫度：-25℃~+40℃；

c、相對濕度日平均不大于95%，月平均值不大于90%；

d、周圍空氣應不受腐蝕性或可燃性氣體，水蒸氣等明顯污染；

e、沒有火災和爆炸危險的場所；

f、沒有劇烈震動，傾斜度不超過5的場所。

5、型號含義

FZN -24/630-20      真空負荷開關

FZN -24D/630-20     帶接地開關的真空負荷開關

FZRN -24/125-31.5   真空負荷開關-熔斷器組合電器

FZRN -24D/125-31.5  帶接地開關的真空負荷開關-熔斷器組合電器

FZN16A -24/630-20     真空負荷開關

FZN16A -24D/630-20    帶接地開關的真空負荷開關

FZRN16A -24/125-31.5  真空負荷開關-熔斷器組合電器

FZRN16A -24D/125-31.5 帶接地開關的真空負荷開關-熔斷器組合電器

YFZN -24/630-20     真空負荷開關

YFZN -24D/630-20    帶接地開關的真空負荷開關

YFZRN -24/125-31.5  真空負荷開關-熔斷器組合電器

YFZRN -24D/125-31.5 帶接地開關的真空負荷開關-熔斷器組合電器

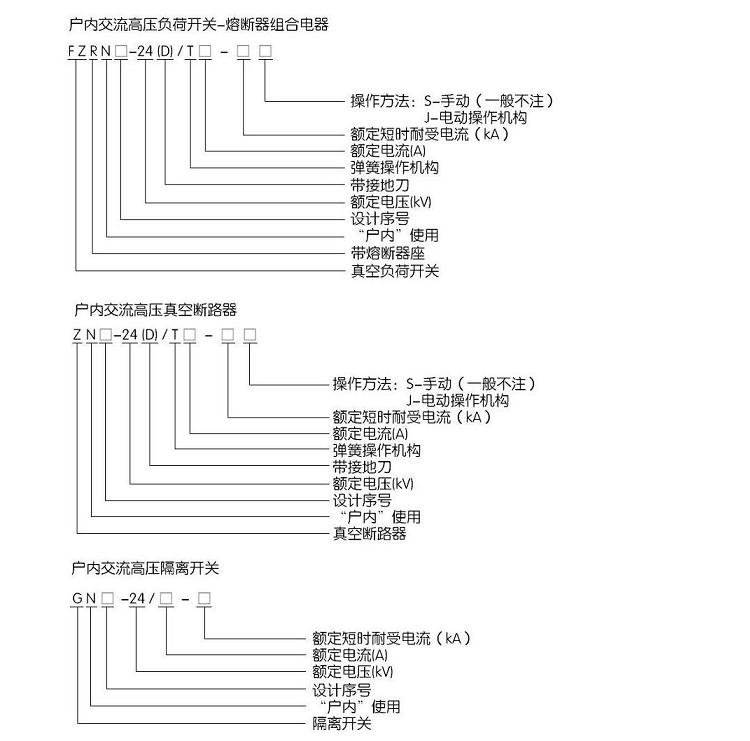

6.型號說明:



7、技術數據

7.1負荷開關的技術參考見表1

序號	名   稱	單位	參  數
1	額定電壓及最高工作電壓	kV	20/24
2	額定頻率	Hz	50
3	額定電流	A	630/1250
4	額定短路開斷電流	kA	25
5	額定短路關合電流（峰值）	kA	63
6	額定短路電流開斷次數	次	20
7	額定單個電容器組開斷電流	A	400
8	額定短時耐受電流（4s）（熱穩定電流）	kA	25
9	額定峰值耐受電流（動穩定電流）	kA	63
10	1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	kV	65/79
11	雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	kV	125/145
12	機械壽命	次	10000
13	觸頭允許磨損累積厚度	mm	3
14	額定合閘操作電壓/電流	V/A	≈220/0.5
15	額定分閘操作電壓/電流	V/A	≈220/3



7.2負荷開關-熔斷器組合電器的技術參數見表2

序號	名            稱	單位	參  數
1	額定電壓及最高工作電壓	kV	24
2	額定頻率	Hz	50
3	熔斷器最大額定電流	A	125
4	額定轉移電流	A	3150
5	熔斷器觸發開關的分閘時間	ms	35±5
6	額定短路開斷電流	kA	20
7	1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	kV	65/79
8	雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	kV	125/145
9	熔斷器撞擊輸出能量	J	2~5

7.3真空滅弧室裝配調整的技術參數見表3

序號	名稱	單位	參數
1	觸頭開距	mm	13±1
2	觸頭超行程	mm	4+1+10
3	平均合閘速度	m/s	0.7±0.2
4	平均分閘速度	m/s	1.2±0.2
5	額定觸頭壓力	N	2000±100
6	三相分、合閘不同期性	ms	≤2
7	觸頭合閘彈跳時間	ms	≤2
8	上、下支架間主回路電阻	μΩ	≤80



7.4隔離開關裝配技術參數見表4

序號	名稱	單位	參數
1	三相剛合位置不通期	ms	≤2
2	各相剛合位置偏斜	mm	≤1.5
3	觸刀正壓力	N	200±20
4	觸刀最后分離點到靜觸刀距離	mm	≥200
5	靜觸頭與上支架間主回路電阻	μΩ	≤50



7.5組合電器所配熔斷器的技術參數見表5

型號	額定電壓 kV	熔斷器長度 MM	熔體額定電流 A
XRNT	20/24	292	6.3,10,16,20,25,31.5,40
		442	50,6,71,80,100,125
		537	160,200



7.6接地開關的技術參數見表6

序號	名稱	單位	參數
1	觸刀正壓力	N	200±20
2	接觸面積		應大于現在面積的2/3
3	三相剛合位置不同期	mm	≤2
4	各相剛合位置偏斜	mm	≤1.5
5	關合速度	m/s	≥2.5
