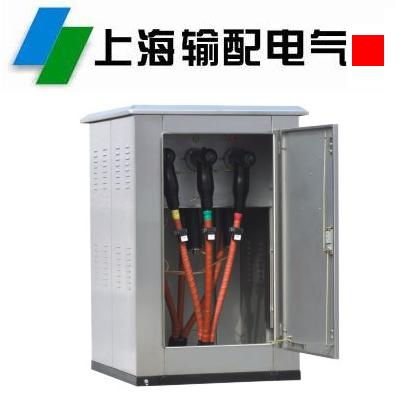

35KV電纜分接箱(不帶高壓開關)

添加時間：2024-8-3 16:46:38 作者：上海輸配電氣集團有限公司



●概況:
35KV電纜分接箱(不帶高壓開關)DFW－35／630，高壓帶電顯示環保型戶外電纜分接箱，是國內較為先進的高壓設備，彌補了35KV(40.5KV)電纜分接箱的空白，適用于交流50Hz 35KV（40.5KV）的輸配電氣線路中,是一種全新結構的戶外環網開關設備，并可裝與35KV預裝式箱式變電站內使用，它作為環網和開閉站的主要設備,主要用于工業園區和居民小區、商業中心以及礦區、機場、鐵路、港區、電站等配電網，特別適用城市電網改造工程,大大減少出線電纜和占地面積，提高供電可靠性。

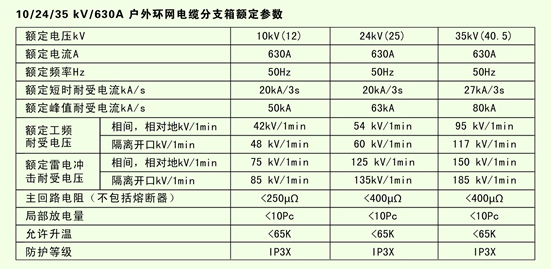

●主要技術參數：

技術指標		參數	技術指標	參數
額定電壓		35/40.5KV	機械壽命	5000次
額定電流		630A	適應環境溫度	-25℃~+40℃
額定負載開斷電流		630A	海拔高度	不大于3000m
額定絕緣水平	工頻耐壓（1min）(相間對地/斷口)	95KV/118KV	導體防護等級	IP67
	沖擊耐壓(相間對地/斷口)	185KV/215KV	箱體防護等級	IP33
額定短時耐受電壓		20KV/2s	適應電纜規格	50 m㎡~630 m㎡
額定峰值耐受電流		50kA/0.3s
額定短路關合電流		50KV



●正常使用條件：

環境溫度：-10℃—40℃；

環境濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；

開柜安裝場所的最大海拔高度(米)：1000,2000,3500,4500,訂貨時必須注明,不注明的視作1000米以下；

地震強烈不超過8度；

無嚴重污染、化學腐蝕及劇烈振動。

●特殊使用條件：

在超過GB3906規定的正常的環境條件下使用或有其它特殊要求時，請?jiān)谟嗀洉r(shí)說明。
