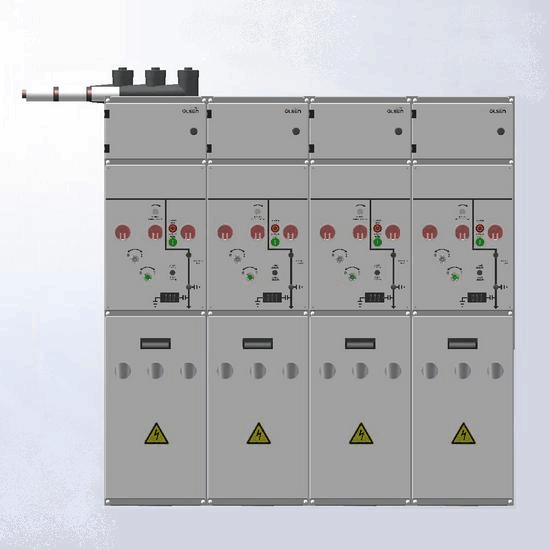

12KV固體環網柜

添加時間：2024-8-3 16:34:07 作者：上海輸配電氣集團有限公司

產品說明
SGN－12新一代固體絕緣環網柜產品定位12kV系統的二次配電設備。環網柜的經歷有空氣絕緣,H混合絕緣，SF6氣體全絕緣，到固體絕緣的過程。固體絕緣環網柜是一種新興的智能電網配電設備，大量使用在城市電網的終端

1.全范圍的方案，斷路器線路保護，變壓器保護，負荷控制，熔斷器組合電器，PT電源，母線提升，所用變，計量等實現多種方案
2.采用環氧樹脂固封技術，選用環氧樹脂為主材料和硅膠等，把單相一次回路帶電體密封起來，形成一模塊，三相模塊組合起來形成主回路，實現全絕緣全密封，免受惡劣環境(污漬，腐蝕性氣體，潮濕，灰塵等）的影響，降低了弧光發生的可能性，在任何環境下都具備最高可靠的可能性。絕緣體采用屏蔽技術，表面可以噴接地可觸摸防護等級IP67。
3.完全取消SF6氣體應用,是新一代的環保產品。
4.智能型，安全，高海拔，靈活型環網柜。
5.體積小，重量輕，安全可靠。
6.可視斷口清晰可見，不存在假斷口的說法，三相分體設計不存在相間短路故障
◇GB1984-2003 高壓交流斷路器；
◇GB1985-2004 高壓交流隔離開關和接地開關；
◇GB3804-2004 3.6～40.5KV 高壓交流負荷開關；
◇GB3906-2006 3.6～40.5KV 交流金屬封閉開關設備和控制設備；
◇GB16926-2009  交流負荷開關一熔斷器組合電器；
◇DL/T403-2000 3.6～40.5KV交流金屬封閉開關設備和控制設備；
◇1016006-0010-A0 12KV 固體絕緣環網柜通用技術規范；
◇Q/GDW730-2012 12KV 固體絕緣環網柜技術條件；（國家電網標準）

技術參數
額定電壓：10/12kV
1Min工頻耐壓：42/48kV
雷電沖擊耐壓：75/85kV
母線： 630A-1250A
斷路器                                           負荷開關
額定電流：630A -1250A                    額定電流：630A
額定短路開斷電流：25kA                   額定短時耐受電流：25kA（4S）
額定短路電流開斷次數：30次             配用熔斷器最大電流：125A
隔離開關                                        接地開關
額定電流：630A                              額定短時耐受電流：25kA（4S）
額定短時耐受電流：25kA（4S）         額定關合電流：50kA

基本結構特點
SGN-（375）-12固體絕緣全封閉，開關設備采用模塊化，全絕緣，全密封，全金屬密封結構設計而成。
每一相斷路器/負荷開關和三工位隔離開關設置在單相環氧樹脂澆注的絕緣件內形成單相模塊化,三相模塊集成形成主回路。
集成回路的主母線采用標準的柔性插拔母線，母線均為可觸摸，密封效果好，母線拆卸方便,可以根據不同的方案擴展，也可以現場與充氣柜并柜使用。
█高使用壽命的一體化彈簧操作機構，不僅具備斷路器的關合能力，又能滿足隔離與接地三工位，電動接地關快速關合。（也可以配套高壽命的永磁機構）
█隔離觸刀對合閘觸頭，接地觸頭，空氣距離設計交大，可以滿足更高海波，不需要任何氣體；
█主回路母線出線及電纜出線均采用標準接口，方便個功能單元的自由組合以及調整進出線方式。

核心組成部分

斷路器機構，和電動三工位隔離機構，合二為一形成一體化機構模塊，內置互鎖功能。工作人員防止誤操作。

合理化電纜錐體對地高度650-700毫米，方便工作人員接線。

柜體機構分為智能終端低壓室，主回路室，電纜室，母線接口，柜體等組成。

□絕緣箱體，母線椎體均采用環氧樹脂的絕緣材料為主材料壓鑄而成。

□抗開裂，通過嚴酷的熱沖擊試驗，輔助柔性填充物，消除熱脹冷縮破壞應力，抗拉強度   M/Pa≥70室溫 / 沖擊強度   KJ/m≥10室溫 /灣曲強度  M/Pa ≥10 室溫確保部件長期運行而不會開裂。

使用特點

□玻璃化溫度高，在150°高溫環境運行下絕緣能力不下降

□有良好的導熱性，80-100（ 10W/mk）導熱系數，易于熱量散發

□抗老化性好，可回收，環保，冷熱沖擊循環試驗不小于10次

□通過熱處理循環和化學處理循環，可以環氧使樹脂很快分解，可以使用萃取技術循環利用實現綠色環保

□單相絕緣箱體整體局放≤5PC，環網柜整體≤10PC



使用環境

▲低溫寒冷地區應用：無SF6氣體應用，無需考慮SF6氣體低溫運行問題。

▲高原地區應用：不沖SF6氣體，無需考慮氣箱內外差異

▲沿海地區應用：主回路采用全密封，全絕緣，專業高鹽霧防護，確保沿海地區長期使用。

▲強風沙地區應用：固體絕緣環網柜防護等級IP67,主回路全密封，采用特殊處理，確保風沙地區長期有效運行。

▲環保地區應用：SF6對大氣溫暖化影響已高度引以重視，固體絕緣環網柜取消SF6氣體。

SGN（375）-12產品解決大多數廠家解決不了的難題，一副磨具解絕多種方案。
