12/24/40.5KV戶外柱上SF6負荷開關

添加時間：2024-8-3 14:31:35 作者：上海輸配電氣集團有限公司

概述

SPG-12/24/40.5型戶外柱上SF6絕緣負荷開關,適合用于柱上安裝,額定電壓12/24/40.5kV,額定電流630A、50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關帶有新技術的電子控制器，可以手動操作、電動操作和遠距離操作。電子控制器裝在不銹鋼箱體內，能夠適合各種氣候條件下使用。此外，箱體內還可安裝了有線和無線調制解調器，可以實現遠距離監視和控制。簡單的柱上安裝布置方便、快速，降低施工成本。

標準使用條件

周圍空氣溫度：上限＋50℃，下限－40℃。

相對濕度：100%

海拔不超過1000m;2000m;3500m。（按用戶訂貨時提出要求。不提出為常規1000m要求。）

風壓不超過700pa（相當于風速34m/ｓ）。

地震烈度：8度。

安裝場所：沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。

污穢等級：Ⅲ類、Ⅳ類。

參數額定值

表1

序號	名          稱			單位	數    據
	產品型號				SPG-12	SPG-24	SPG-40.5
1	額定電壓			kV	10/12	20/24	35/40.5
					6/10/11	15/17.5/20	33/36/38
2	額定頻率			Hz	50/60	50/60	50/60
3	額定絕緣水平 (所充SF6氣體0.07Mpa  / 20℃時）	雷電沖擊耐壓	相間,相對地	kV	75	125	185
			斷口		85	145	215
		工頻耐壓 1min	相間,相對地	kV	42	64	95
			斷口		50	79	110
4	零表壓下的絕緣水平	工頻耐壓1min		kV	30
		反相耐壓1min			30
		最高相電壓5min			9
5	額定電流			A	630 (400)	630 (400)	630 (400)
6	額定開斷負荷電流  （0.07Mpa / 20℃時）			A	630 (400)	630 (400)	630 (400)
7	零表壓下開斷電流			A	630 (400)	630 (400)	630 (400)
8	峰值耐受電流			kA	50	31.5	31.5
9	額定短時關合電流			kA	50	31.5	31.5
11	額定短時耐受電流			KA/s	20/4	20/4	20/4
12	額定電纜充電開斷電流			A	25	25	25
13	額定線路充電開斷電流			A	16	16	16
14	額定閉環開斷電流			A	630 (400)	630 (400)	630 (400)
15	激磁電流			A	21	21	21
16	額定電流開斷次數			次	≥400	≥400	≥400
17	額定工作壓力			MPa	0.07	0.07	0.25
18	每相主回路電阻			μΩ	≤150	≤150	≤150
19	氣體相對泄漏率			年	≤1%	≤1%	≤1%
20	SF6氣體水份含量	出廠交接值		ppm	≤150	≤150	≤150
		開關運行值		ppm	≤300	≤300	≤300
21	機械穩定性操作			次	6000	6000	6000
22	額定操作電壓及輔助回路額定電壓			V	DC 220/ 110/48/24	DC 220/ 110/48/24	DC 220/ 110/48/24
					AC 220/110	AC 220/110	AC 220/110
23	重   量	M型		kg	115	125	135
		A型			135	145	155
24	機構箱和控制器防護等級			IP44   IP54
25	安裝方式			吊裝式(懸掛式)  /  座式(臥式)

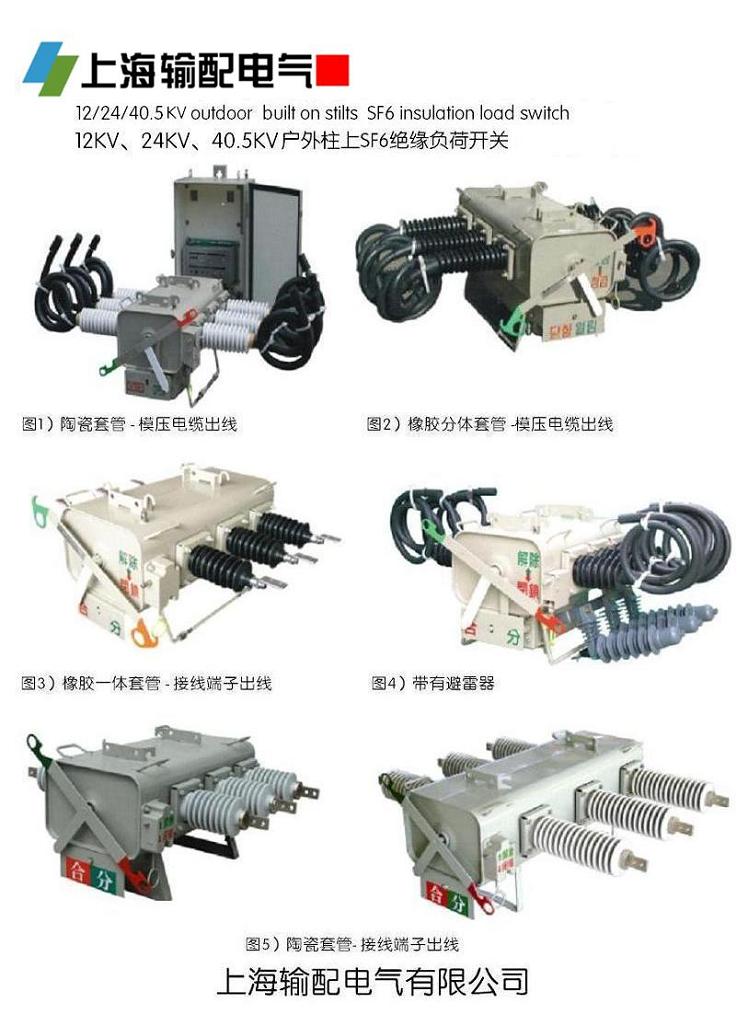

開關的外觀與尺寸(見表2)

外形尺寸 Dimensions（mm）				安裝尺寸 Installation dimentions（mm）	套管爬距 Casing creepage distance（mm）
	A	B	C	長×寬Long x width
12Kv	225	435	500	500×125（280）	556
24kv	300	435	500	500×125（280）	840
40.5Kv	350	435	500	700×125（280）	1250
