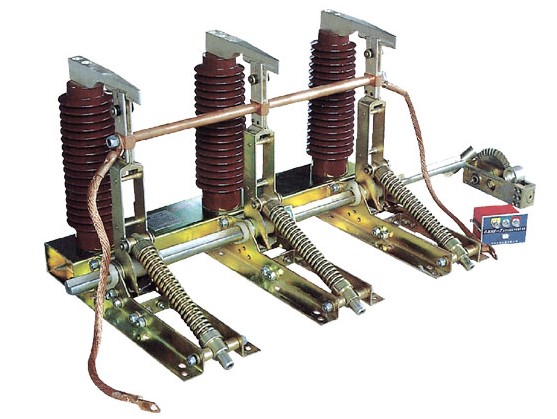

JN22-40.5/31.5型戶內高壓接地開關

添加時間：2024-8-3 14:35:26 作者：上海輸配電氣集團有限公司



產品簡述及用途 ：
JN22-40.5/31.5型戶內高壓接地開關（以下簡稱接地開關）是由西安高壓電器研究所研制開發的一種具有高技術參數性能的先進水平產品。適用于GB1985-89《交流高壓隔離開關和接地開關》的規定，適用于40.5KV交流50Hz的電力系統中，可與KYN61-40.5型號及其他型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地保護用。

使用環境條件：
1）周圍空氣溫度：上限+40℃，下限一般地區10℃，日溫差15℃;
2）海拔高度為1000m及以下。
3）相對濕度：月平均值不大于90%，日平均值不大于95%。
4）地震烈度：不超過8度;
5）環境條件：無火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈震動的場所，污穢等級為Ⅱ級。

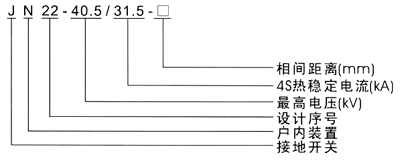

型號及含義：



主要技術參數

項目		單位	數據
最高電壓		KV	40.5
熱穩定電流		KA	31.5
熱穩定電流時間		S	4
短路關合電流		KA	80
動穩定電流		KA	80
相間中心距		mm	280;  300;  350
額定絕緣水平	工頻耐壓	KV	相對地及相間	95
	雷電沖擊耐壓			185

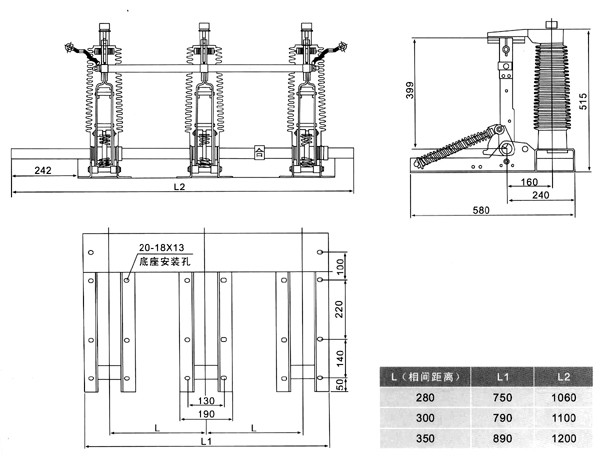

外型及安裝尺寸圖
