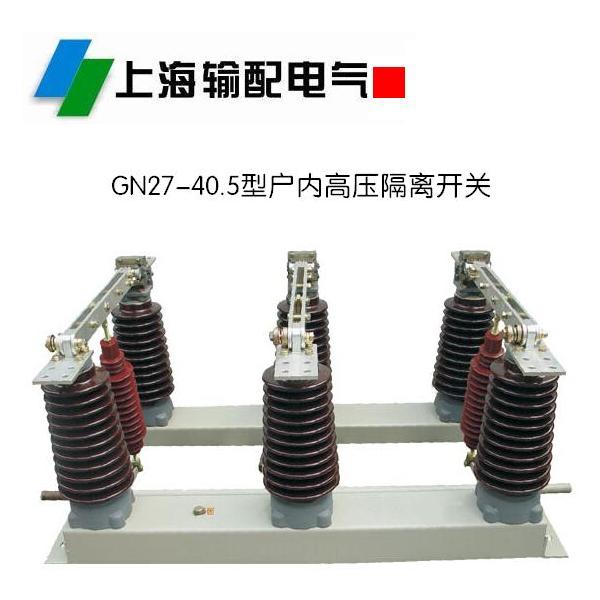

GN27-40.5系列戶內高壓隔離開關

添加時間：2024-8-3 15:56:52 作者：上海輸配電氣集團有限公司

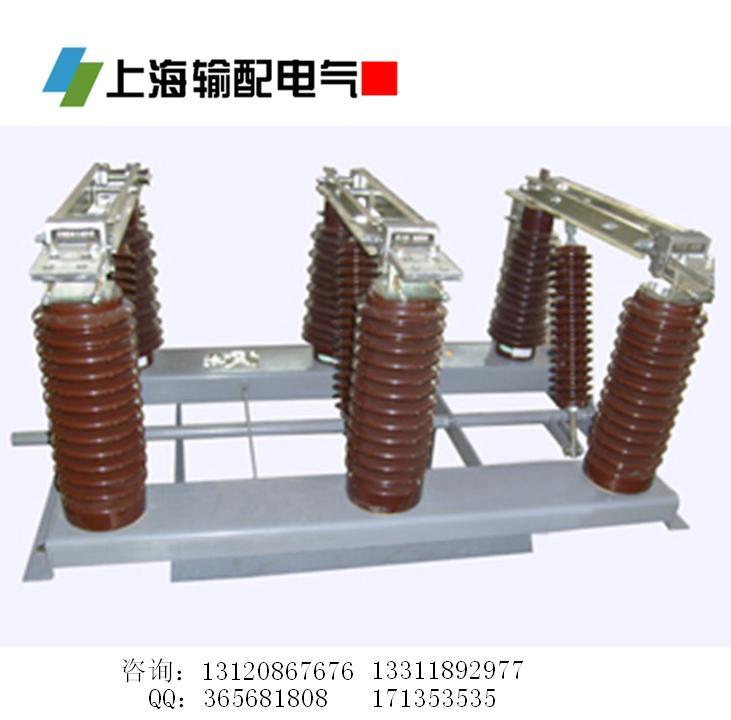

GN27-40.5（C、D)系列戶內高壓隔離開關，是三相交流50Hz的高壓開關設備，用于電壓35kV的電力系統中，作為有電壓無負載的情況下分、合電路之用。隔離開關配用CS6-2手動型操動機構。

主要技術參數

序   號	1	2	3	4	5
產  品   全  型  號	額 定 電 壓	額 定 電 流	4s 短時 耐受電流	額定峰值耐受電流	額定雷電沖擊耐受電壓(峰值)		1min工頻耐受電壓(有效值)
					相對地和相間(正負)	隔離斷口間(正負)	相對地和相間	隔離斷口間
	KV	A	KA	KA	KV	KV	KV	KV
GN27-40.5/630-20	40.5	630	20	50	185	215	95	118
GN27-40.5D/630-20	40.5	630	20	50	185	215	95	118
GN27-40.5C/630-20	40.5	630	20	50	185	215	95	118
GN27-40.5CD/630-20	40.5	630	20	50	185	215	95	118
GN27-40.5/1250-31.5	40.5	1250	31.5	80	185	215	95	118
GN27-40.5D/1250-31.5	40.5	1250	31.5	80	185	215	95	118
GN27-40.5C/1250-31.5	40.5	1250	31.5	80	185	215	95	118
GN27-40.5CD/1250-31.5	40.5	1250	31.5	80	185	215	95	118
GN27-40.5/2000-40	40.5	2000	40	100	185	215	95	118
GN27-40.5D/2000-40	40.5	2000	40	100	185	215	95	118
GN27-40.5C/2000-40	40.5	2000	40	100	185	215	95	118
GN27-40.5CD/2000-40	40.5	2000	40	100	185	215	95	118
GN27-40.5/2500-40	40.5	2500	40	100	185	215	95	118
GN27-40.5D/2500-40	40.5	2500	40	100	185	215	95	118
GN27-40.5C/2500-40	40.5	2500	40	100	185	215	95	118
GN27-40.5CD/2500-40	40.5	2500	40	100	185	215	95	118
GN27-40.5/3150-40	40.5	3150	40	100	185	215	95	118
GN27-40.5D/3150-40	40.5	3150	40	100	185	215	95	118
GN27-40.5C/3150-40	40.5	3150	40	100	185	215	95	118
GN27-40.5CD/3150-40	40.5	3150	40	100	185	215	95	118

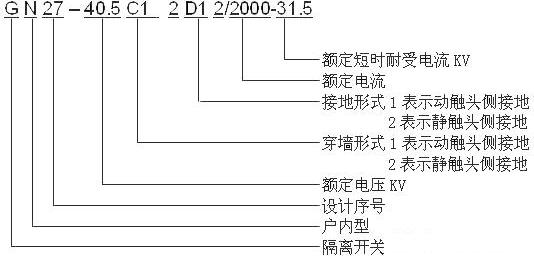

型號說明

結構簡介

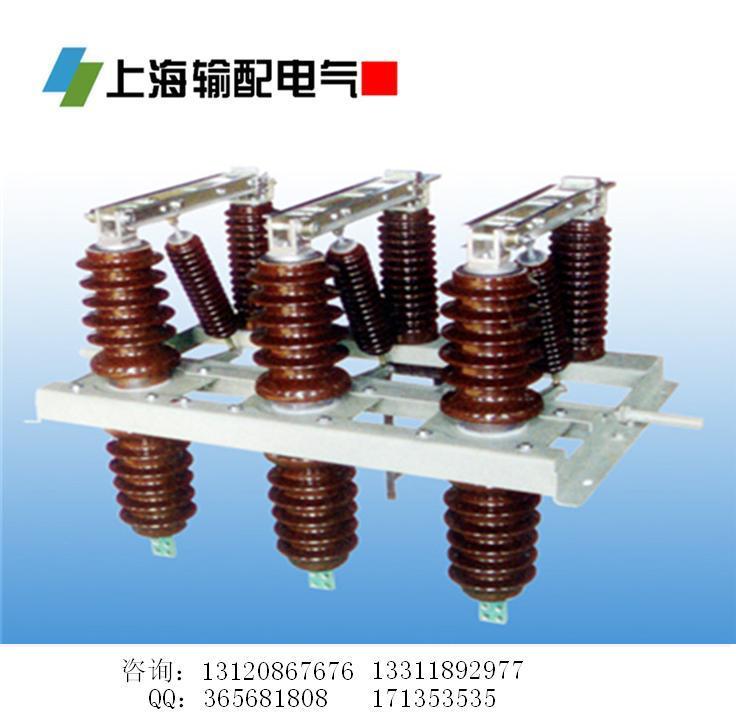

該系列隔離開關為垂直轉動閘刀式三相共底架結構。斷口側靜觸頭設計成擺動式多觸片觸頭，具有單片觸頭接觸壓力小、磨損低、散熱面積大、操作力矩小等優點，同時采用大爬距支柱絕緣子和拉桿絕緣子、具有高絕緣性能和高機械強度。為滿足需要，設計有平裝型、穿墻型、帶接地刀等型式。該系列隔離開關可以水平、垂直或傾斜安裝。
