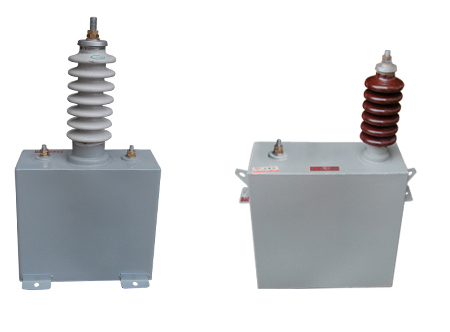

FFM系列防護電容器

添加時間：2024-8-3 16:52:22 作者：上海輸配電氣集團有限公司

用途及適用范圍：
FFM 型防護電容器可與高壓電阻串聯構成RC過電壓吸收裝置，適用與交流35KV 輸配電系統中吸收因真空斷路器( 或其它不重?fù)舸┑拈_(kāi)關)開合時產生的過渡過電壓，以保護系統內高壓電器產品受電壓的損害，本產品還可當作高壓電容在其他場合下使用。

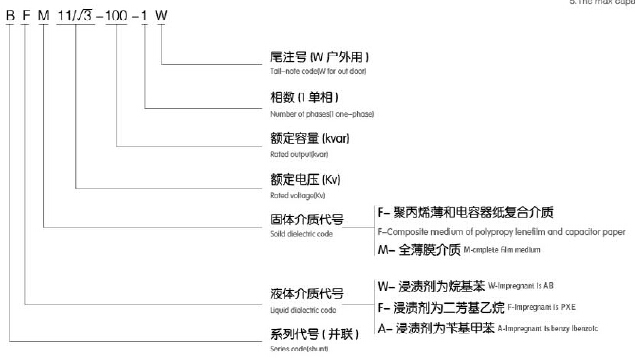

型號說明：

主要技術指標:
1. 電容偏差-5~+10%；
2. 損耗角正切值tan δ<0.05%；
3. 電介質的電容強度2.15μ，歷時1min；
4. 其余技術要求均按照《GB.T4704-32 高壓并聯電容器》。

使用條件:
1. 電容器安裝運行的海拔高度不超過1000m，環境空氣溫度為-40~+40℃。相對濕度不大于90%。
2. 安裝場所應無腐蝕氣體、蒸氣和導電性或爆炸性塵埃，并無劇烈的機械振動。
3. 電容器投入運行時，其端子上的剩余電壓不超過額定電壓的10%。
4. 過載荷
4.1 穩定過電壓
續運行電壓時1.00μn，并能在1.2μn，工頻過電壓下長期運行。
4.2 操作過電壓
電容器的承受不重?fù)舸╅_(kāi)關所產生的1.5μn 的過渡過電壓( 峰值）。
4.3 穩態過電流
電容器能在1.5In 穩態過電流下運行，這個過電流是由于諧波及，最大容差和高至1.2In 的過電流共同作用的結果。
