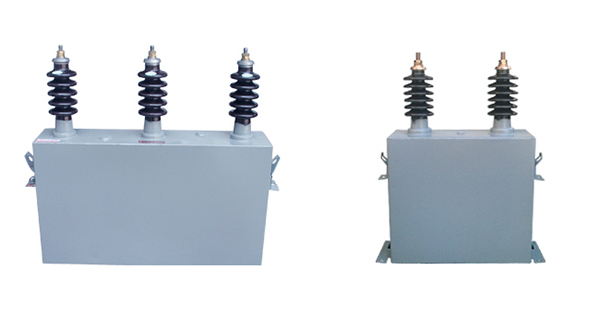

BAM、BFM、BWF、BFF系列高電壓并聯電容器

添加時間：2024-8-3 16:51:42 作者：上海輸配電氣集團有限公司

產品概述：

高電壓并聯電容器主要應用于50Hz 或60Hz交流電力系統以改善功率因數，產品性能符合GB3983.2-89《高電壓并聯電容器》及國際標準IEC60871-1。

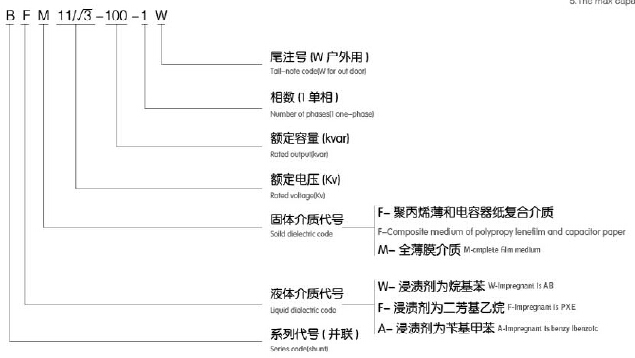

型號說明 model meanings


使用條件 service conditions
1. 海拔高度不超過1000m。環境空氣溫度-40℃ ~+40℃；
2. 安裝場所無劇烈的機械振動，無有害氣體及蒸汽、無導電性及爆炸性塵埃；
3. 連續運行電壓1.0Un，長期過電壓最高值不超過1.1Un；
4. 穩態過電流( 包括諧波電流) 不超過1.43In；
5. 最大允許容量不超過1.35Qn。

主要技術數據 man technical characterisetics


序號 code	產品型號及規格 Types&models	額定電壓 Rated voltage (kv)	額壓容量 Rated capacity (kvar)	額定電容 Rated capacity (μF)	相數 Number of phases
1	BAM0.75-18-1W	0.75	18	101.9	1(3)
2	BAM0.75-20-1W	0.75	20	113.2	1(3)
3	BAM0.75-25-1W	0.75	25	141.5	1(3)
4	BAM0.75-30-1W	0.75	30	169.8	1(3)
5	BAM1.05-30-1W	1.05	30	86.6	1(3)
6	BAM1.05-50-1W	1.05	50	144.1	1(3)
7	BAM1.05-60-1W	1.05	60	173.2	1(3)
8	BAM1.05-100-1W	1.05	100	288.7	1(3)
9	BAM3.15-100-1W	3.15	100	32.1	1(3)
10	BAM3.15-200-1W	3.15	200	64.2	1(3)
11	BAM6.3-12-1W	6.3	12	0.95	1(3)
12	BAM6.3-14-1W	6.3	14	1.1	1(3)
13	BAM6.3-16-1W	6.3	16	1.2	1(3)
14	BAM6.3-18-1W	6.3	18	1.4	1(3)
15	BAM6.3-30-1W	6.3	30	2.4	1(3)
16	BAM6.3-40-1W	6.3	40	3.2	1(3)
17	BAM6.3-50-1W	6.3	50	4.0	1(3)
18	BAM6.3-80-1W	6.3	80	6.4	1(3)
19	BAM6.3-100-1W	6.3	100	8.0	1(3)
20	BAM6.3-150-1W	6.3	150	12.0	1(3)
21	BAM6.3-200-1W	6.3	200	16.1	1(3)
22	BAM6.3-334-1W	6.3	334	26.8	1(3)
23	BAM6.6/√3-50-1W	6.6/√3	50	11.0	1(3)
24	BAM6.6/√3-80-1W	6.6/√3	80	17.6	1(3)
25	BAM6.6/√3-100-1W	6.6/√3	100	21.9	1(3)
26	BAM6.6/√3-150-1W	6.6/√3	150	32.9	1(3)
27	BAM6.6/√3-200-1W	6.6/√3	200	43.9	1(3)
28	BAM6.6/√3-334-1W	6.6/√3	334	73.2	1(3)
29	BFM6.6-30-1W	6.6	30	2.2	1(3)
30	BFM6.6-50-1W	6.6	50	3.6	1(3)
31	BFM6.6-100-1W	6.6	100	7.3	1(3)
32	BFM6.6-150-1W	6.6	150	10.9	1(3)
33	BFM6.6-200-1W	6.6	200	14.6	1(3)
34	BFM6.6-334-1W	6.6	334	24.4	1(3)
35	BAM10.5-12-1W	10.5	12	0.34	1(3)
36	BAM10.5-14-1W	10.5	14	0.4	1(3)
37	BAM10.5-16-1W	10.5	16	0.46	1(3)
38	BAM10.5-18-1W	10.5	18	0.52	1(3)
39	BAM10.5-30-1W	10.5	30	0.86	1(3)
40	BAM10.5-40-1W	10.5	40	1.2	1(3)
41	BAM10.5-50-1W	10.5	50	1.4	1(3)
42	BAM10.5-80-1W	10.5	80	2.3	1(3)
43	BAM10.5-100-1W	10.5	100	2.9	1(3)
44	BAM10.5-150-1W	10.5	150	4.3	1(3)
45	BAM10.5-200-1W	10.5	200	5.8	1(3)
46	BAM10.5-334-1W	1.05	334	9.6	1(3)




序號 code	產品型號及規格 Types&models	額定電壓 Rated voltage (kv)	額壓容量 Rated capacity (kvar)	額定電容 Rated capacity (μF)	相數 Number of phases
47	BFM11/ 3-12-1W	11/√3	12	0.95	1(3)
48	BFM11/ 3-14-1W	11/√3	14	1.1	1(3)
49	BFM11/ 3-16-1W	11/√3	16	1.3	1(3)
50	BFM11/ 3-18-1W	11/√3	18	1.4	1(3)
51	BFM11/ 3-30-1W	11/√3	30	2.4	1(3)
52	BFM11/ 3-40-1W	11/√3	40	3.2	1(3)
53	BFM11/ 3-50-1W	11/√3	50	3.95	1(3)
54	BFM11/ 3-80-1W	11/√3	80	6.3	1(3)
55	BFM11/ 3-100-1W	11/√3	100	7.9	1(3)
56	BFM11/ 3-150-1W	11/√3	150	11.8	1(3)
57	BFM11/ 3-200-1W	11/√3	200	15.3	1(3)
58	BFM11/ 3-334-1W	11/√3	334	26.4	1(3)
59	BFM11-16-1W	11	16	0.42	1(3)
60	BFM11-18-1W	11	18	0.47	1(3)
61	BFM11-30-1W	11	30	0.79	1(3)
62	BFM11-40-1W	11	40	1.1	1(3)
63	BFM11-50-1W	11	50	1.3	1(3)
64	BFM11-100-1W	11	100	2.6	1(3)
65	BFM11-200-1W	11	200	5.3	1(3)
66	BFM11-334-1W	11	334	8.8	1(3)
67	BFM12-30-1W	12	30	0.66	1(3)
68	BFM12-40-1W	12	40	0.88	1(3)
69	BFM12-50-1W	12	50	1.1	1(3)
70	BFM12-80-1W	12	80	1.8	1(3)
71	BFM12-100-1W	12	100	2.2	1(3)
72	BFM12-150-1W	12	150	3.3	1(3)
73	BFM12-200-1W	12	200	4.4	1(3)
74	BFM12-300-1W	12	300	6.6	1(3)
75	BFM12-334-1W	12	334	7.4	1(3)
76	BFM6.3-16-1GW	6.3	16	1.3	1(3)
77	BFM6.3-18-1GW	6.3	18	1.4	1(3)
78	BFM6.3-30-1GW	6.3	30	2.4	1(3)
79	BFM6.3-40-1GW	6.3	40	3.2	1(3)
80	BFM6.3-50-1GW	6.3	50	4.0	1(3)
81	BFM6.3-100-1GW	6.3	100	8.0	1(3)
82	BFM6.3-334-1GW	6.3	334	26.8	1(3)
83	BFM10.5-50-1GW	10.5	50	1.4	1(3)
84	BFM10.5-100-1GW	10.5	100	2.8	1(3)
85	BFM10.5-334-1GW	10.5	334	9.6	1(3)
86	BFM11/√3-50-1GW	11/√3	50	3.95	1(3)
87	BFM11/√3-100-1GW	11/√3	100	7.9	1(3)
88	BFM11/√3-200-1GW	11/√3	200	15.8	1(3)
89	BFM11/√3-334-1GW	11/√3	334	26.4	1(3)
90	BFM11-30-1GW	11	30	0.8	1(3)
91	BFM11-50-1GW	11	50	1.3	1(3)
92	BFM11-100-1GW	11	100	2.6	1(3)

注：尾號“1”表示單相，“3” 表示三相，帶“G”表示在高原地區 本公司可根據客戶的需求訂做不同規格尺寸的產品。
