10－35KV高壓穿墻瓷套管

添加時間：2024-8-3 16:11:39 作者：上海輸配電氣集團有限公司

概述

高壓穿墻套管（以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

使用環境條件
1)戶內套管
環境溫度不高于＋40℃，不低于-40℃
海拔不超過l000m

相對濕度月平均值不大于90％
周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污穢
無經常性的劇烈振動

2)戶外套管
環境溫度不高于＋40℃，不低于-40℃；
海拔不超過l000m；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
　
產品特點

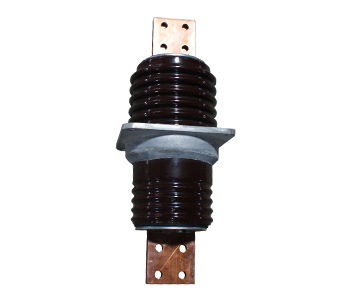

套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。

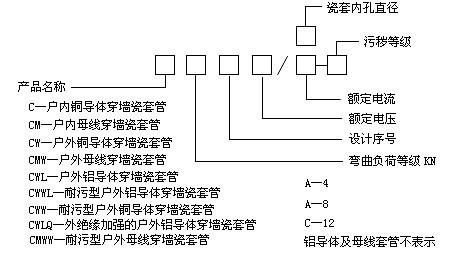

型號說明

外形及安裝尺寸



型號	額定電壓KV	額定電流	5秒鐘短時電流kA不小于	戶外端公稱爬電距離mm	工頻電壓kv不小于				BIL KV peak 不小于	彎曲破壞負荷kN不小于
					干耐受	濕耐受	擊穿	可見電暈
CWB-35/400	35	400	7.2	595	110	80	176	25.8	195	7.5
CWB-35/600	35	600	12	595	110	80	176	25.8	195	7.5
CWB-35/1000	35	1000	20	595	110	80	176	25.8	195	7.5
CWB-35/1500	35	1500	30	595	110	80	176	25.8	195	7.5
CWWB-35/2000	35	2000	40	810	110	80	176	25.8	195	7.5

L	L1	L2	L3	L4	B	d1	d2	a1
920	815	372	16	50	225	4-Φ15	M14*1.5	200
920	815	372	16	50	225	4-Φ15	M20*1.5	200
940	815	378	16	50	225	4-Φ15	M30*2	200
940	815	378	16	60	225	4-Φ15	M39*3	200
955	815	433	20	70	250	4-Φ15	M45*3	200
