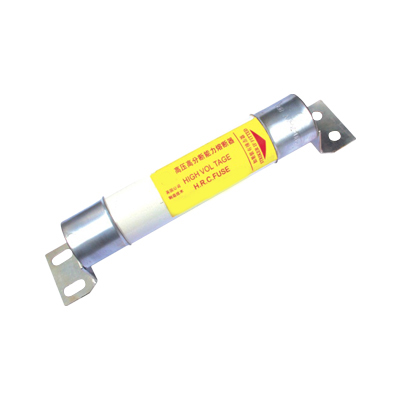

XRNM1電動機保護用高壓限流熔斷器

添加時間：2024-8-3 16:03:40 作者：上海輸配電氣集團有限公司

□本產品適用于戶內外地人50Hz，額定電E3.6KV系統及7.2KV 12Kv的系統，可與其它保護電器(開關、真空斷路器等)配合使用，作為 高壓電動機及其它電力設備的過載或短路等的保護元件。

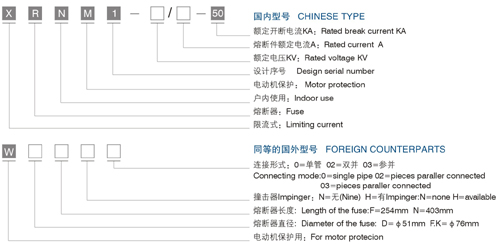

◆型號說明 Type instruction

◆基本參數 Basic parameters

國內型號 Foreign TYPE 額定電壓(KV) Rated voltage KV 額定開斷電流KA Rated break current KA 熔斷器額定電流A Rated current of the fuse (A) 熔體額定電流 (A)  Rated current of the fuse link (A) 主要尺寸 Major dimensions A B C D XRNM1-3.6 WDF.0 3.6 50 125 63，100，125 337  (390) 254  (312) 305  (340) 51 WFF.0 200 125，160，200 76 WKF.0 400 250，315，355，400 XRNM1-7.2 WFF.0 7.2 160 25，31.5，40，50，63, 80，100，125，160 486 (500) 403  (461) 454  (150) 76 WKN.0 12 315 200，224，250，315

注：1．以上是單管額定參數，可根據用戶需要采用固定結構將熔斷器并聯，以得到高的額定電流值。 Note：1．The aboveid rated parameters for single pipe,the fuses can be parallel connected by fixed structure to geta high rated current． 　　　2．Sizes in the bracket are for inserting fuses．
