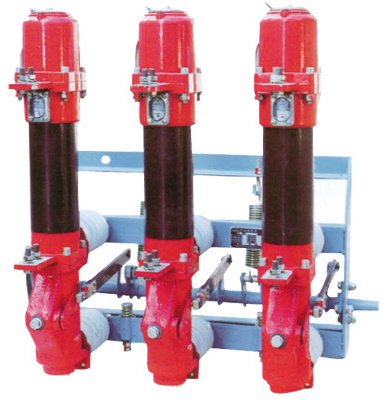

SN10-10(12KV)戶內高壓少油斷路器
添加時間：2024-8-3 15:22:45 作者：上海輸配電氣集團有限公司
一、產品概述
SN10-10系列少油斷路器由框架，油箱及傳動部分組成?？蚣苌涎b有分閘限位器，合閘緩沖，分閘彈簧及6只支持絕緣子。傳動部分有斷路器主軸，絕緣拉桿等。油箱固定在支持絕緣子上。本斷路器的滅弧室設計為縱橫吹和機械油吹聯合作用滅弧，在短時間內可有效地滅大，中，小電流。SN10-10 I型。II型及SN10-10III/1250-40型為單筒結構，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成為雙筒結構，由于副筒不產生電弧，故其觸頭不用耐弧合金，亦不裝滅弧室。
二、主要技術參數
|
額定電流（KA） |
雷電沖擊耐壓（全波）KV |
額定電流（A） |
額定短路開斷電流（KA） |
額定峰值耐受電流（KV） |
額定短路持續時間（S） |
重量總體（KG） |
|
10 |
75 |
630 |
|
40 |
4 |
100 |
|
1000 |
16 |
50 |
120 |
|||
|
1250 |
20 |
60 |
140 |
|||
|
2000 |
31.5 |
80 |
170 |
|||
|
3000 |
40 |
125 |
190 |
|
型號 |
尺寸（毫米） |
||||||
|
x |
y |
A |
B |
C |
D |
Φ |
|
|
SN10-10Ⅰ/630 |
475 |
815 |
50 |
20 |
40 |
/ |
13 |
|
SN10-10Ⅰ/1000 |
475 |
815 |
80 |
20 |
40 |
40 |
13 |
|
SN10-10Ⅱ/1000 |
485 |
858 |
80 |
20 |
40 |
40 |
13 |
|
SN10-10Ⅲ/1250 |
497 |
925 |
100 |
25 |
50 |
50 |
18 |
|
SN10-10Ⅲ/2000 |
647 |
925 |
100 |
25 |
50 |
50 |
18 |
|
SN10-10Ⅲ/3000 |
|||||||
|
檢驗項目 |
單位 |
合格標準 |
||||||||
|
I型 |
II型 |
III型1250 |
III型3000 |
|||||||
|
合閘位置導電桿上端距 |
上接線上端面 |
mm |
130±1.5 |
|
|
|
||||
|
付筒上法蘭端面 |
|
106 |
＋ |
|||||||
|
－ |
||||||||||
|
觸頭架上端面 |
|
120±1.5 |
136 |
＋1 |
136 |
＋1 |
||||
|
－2 |
－2 |
|||||||||
|
導電桿行程 |
主筒 |
mm |
145 |
＋4 |
155 |
＋4 |
157 |
＋4 |
157 |
＋4 |
|
－3 |
||||||||||
|
付筒 |
－3 |
－3 |
－3 |
66 |
＋4 |
|||||
|
－3 |
||||||||||
|
回路電阻 |
μΩ |
100 |
60 |
40 |
17 |
|||||
|
低電壓剛合速度 |
m/s |
≥3 |
≥3.8 |
≥4 |
≥4 |
|||||
|
剛合速度 |
≥3.5 |
≥40 |
≥4 |
≥4 |
||||||
|
剛合速度 |
3+0.3 |
|||||||||
|
三相分閘不同期性 |
ms |
≤2;三相尺寸之差免試≯2mm |
||||||||
|
工頻耐壓 |
|
42KV,1mm無擊穿閃絡 |
||||||||
|
油耐壓 |
不低于25KV |
|||||||||

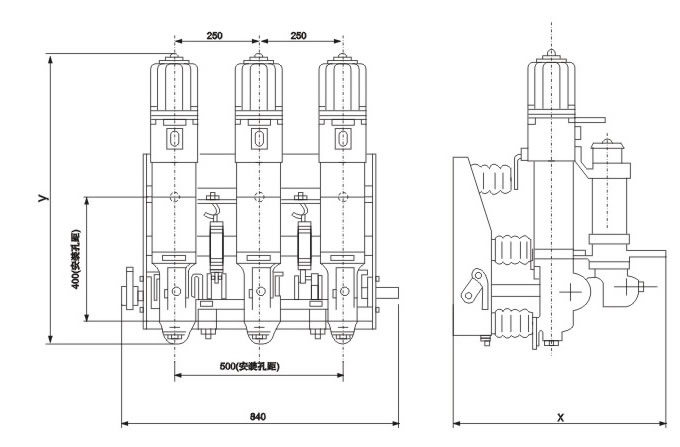

三、外形安裝尺寸
