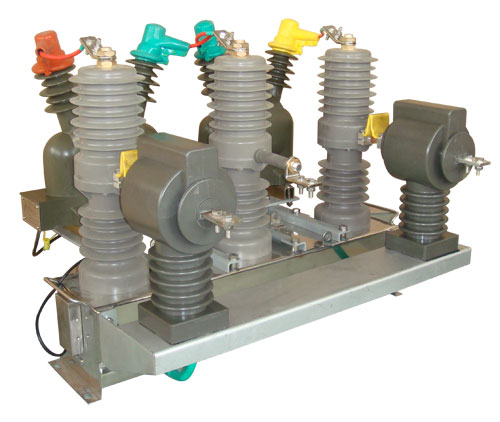

ZW32-12計量帶保護真空斷路器

添加時間：2024-8-3 15:16:09 作者：上海輸配電氣集團有限公司

產品概述

為了提高供電公司對大用戶的服務和管理水平，我公司開發出10（6）KV高壓預付費計量控制管理系統，該系統由高壓計量箱、預付費控制箱、高壓真空斷路器和配套保護執行機構及供電局用電管理中心的主站軟件操作系統組成。

這套高壓預付費計量控制管理系統是在遠程抄表計量箱甚而上，結合我國的配網旳控技術而開發提的又一新產品，這一產品的投入使用，必將進一步提高供電部門用電管理的科學性，確保電費供電部門的經濟效益。

系統結構介紹:

本系統以主控站后臺軟件操作系統為中心，主機系統可作為一個工作站，所有數據與通信網絡平臺（根據用戶需求可選 用GPRS網絡通信模式）連接到終端采集控制器，采集控制器配有嵌入式工業級GSM模塊，采集控制器自動讀取當?shù)仉姳頂?shù)據，并監視用戶的用電狀態，通過GSM網絡隨時與主站后臺通信，根據用戶的負荷使用電量狀況及電費交納情況，通過控制輸出接口與配套開關的電動執行接口連接，根據設定參數或主站命令執行相應操作

技術指標：

適用交流50HZ：6-10KV三相電力系統中做預付費遙測遙控高壓計量或負荷控制作用，本機由主機和控制計量箱兩部分組成，主機內由高壓真空負荷開關、干式電流互感器，電壓互感器組合構成、控制電源由電壓互感器單獨繞組提供不影響計量電壓互感器，計量高壓真空開關為永磁機構、機械閉鎖、箱體有明顯分合閘指示。電流互感器可復變化，電壓互感器V/V接線，控制計量箱，內由分合閘開關、開關指示燈、欠費報警。



主要功能：

1、售電系統有485輸口，可與微機聯網。有射頻用戶卡存儲用電信息。

2、預收電費：通過購電卡實現先收電費后供電。

3、電能計量：配高壓計量箱，不改變原表計量精度。

4、顯示：購電量、剩余電量，以上每次購電量等用電指標。

5、告警：購電量用至規定電量時，聲或光報警，提醒用戶提前購電，達到企業不斷電，不影響生產之目的。

6、監控：購電量用盡，自動切斷用戶電源。

7、數據保持：電網停電系統內存數據自行保持不丟失。

8、購電卡具有讀寫與識別功能。

9、防竊電：電表正、反轉均計數。

10、抄表：用戶使用情況監視跟蹤。
