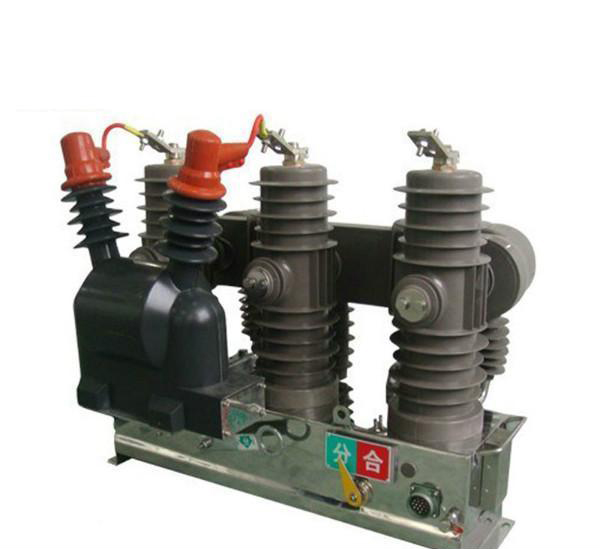

ZW68C-12M智能分界真空斷路器

添加時間：2024-8-3 15:10:53 作者：上海輸配電氣集團有限公司

1 概述

ZW68C-12M型戶外永磁真空斷路器采用真空滅弧原理、永磁操動機構，集成微處理技術、現代網絡通訊技術和新型開關制造材料于一體。額定電壓為12kV，50Hz三相交流的戶外配電設備。該產品廣泛適用于城市電網中作為分?jǐn)嗷蚵?lián)絡開關，或用于農網配電系統戶外變電站出線開關，可有效完成分、合負荷電流和短路電流。



3 正常工作條件

·周圍空氣溫度上限值不超過+40℃,下限值不超過-25℃,24小時的平均氣溫值不超過+35℃。·安裝地點的海拔高度不超過<2000 米。
·大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的月平均最低 溫度為+25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。
·污染等級為三級。
·運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃, 無導電微粒和爆炸危險物質。

4  主要技術參數

斷路器主要技術參數

序號	參數名稱		單位	數據
1	額定電壓		KV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	工頻耐壓1min	干試	kV	42
		濕試		34
5	雷電沖擊耐受電壓（峰值）相間、對地/斷口		kV	75
6	額定短路開斷電流		kA	20
7	額定短路關合電流（峰值）		kA	50
8	額定峰值耐受電流		kA	50
9	4S短時耐受電流		kA	20
10	額定操作循環			分-0.3s-合分-180s-合分
11	額定短路電流開斷次數		次	30
12	機械壽命		次	30000
13	二次回路1min工頻耐壓		kV	2

斷路器的主要機械參數

序號	參數名稱	單位	數據
1	觸頭開距	mm	9±1
2	觸頭超行程	mm
3	分閘速度	m/s	1±0.2
4	合閘速度	m/s	0.6±0.2
5	觸頭合閘彈跳時間	ms	≤2
6	相間中心距離	mm	340±1.5
7	三相分合閘不同期性	ms	≤2
8	各相導電回路電阻	μΩ	＜80(不含刀閘及CT)
9	合閘時間	ms	30～80
10	分閘時間	ms	23～45
11	重量	kg	約105

5 結構及工作原理

5.1概述

戶外真空永磁斷路器主要由集成固封極柱、電流互感器、永磁操動機構組成。斷路器為小型化設計，永磁操動機構通過箱體固定。該結構簡潔明快，設計精度高，安裝極為方便，且現場安裝時無需調整即可滿足真空滅弧室開距和超程要求。外殼采用不銹鋼箱體或經達克羅防銹處理的鋼板箱體，美觀大方。同時配有手動分閘裝置，隔離開關和電流互感器可供用戶選擇，充分滿足用戶的不同需要。戶外真空永磁斷路器采用先進的永磁操動機構。此機構利用一種穩態的磁路系統，使用激磁線圈驅動鐵芯到相應的極限位置，并利用高性能永磁體所提供的磁場能量，使之保持在極限位置。激發其中一個激磁線圈使之產生大于剩余保持力的驅動力，即可使永磁機構的動鐵芯動作。永磁操動機構省去了傳統機構易損的儲能、鎖扣等機械裝置，簡化了結構，其零件數量較傳統機構減少了70%以上，不僅簡化了裝配，而且大大提高了機構的可靠性和壽命，同時由于采用了電容作為操作電源，避免了輔助電源波動對機構動作特性的影響，性能優越的操動機構可長期頻繁操作，機構本身壽命可長達10萬次，并真正做到永久性免維護。 斷路器開關位置的檢測采用了電子器件而沒有物理接觸，可靠性高，便得因操動機構引起的開關故障的概率大大降低。操動機構的控制由配套的智能控制單元完成，可就地任分、合操作，也可通過通訊接口進行遙控，斷路器的其他信息也可通過通訊接口傳輸?shù)剿杼?，通訊的通道可以為無線電、載波、有線通道、光纖通道等。智能控制單元安裝于柱上斷路器的下方，斷路器與智能控制單元之間在控制電纜連接。智能控制單元的電源為AC/DC200V，可以由變電站的電源系統提供，或由市電提供，或在開關的電源側加裝電壓互感器（PT）來取得電源。智能控制單元中配備有蓄電池，在正常工作中智能控制單元中的蓄電池處于浮充電狀態，在外界電源失去時，由蓄電池供電，完成對斷路器的控制，可保證斷路器完成一個“分-0.3S-合分-T1-合分-T2-合分”的操作循環。斷路器操動機構中設有手動分閘把手，作為控制系統或電源故障時分閘操作之用。

6 永磁控制器主要技術參數

序  號	項  目	測試條件	數  據
1	適用永磁機構	單（雙）穩態	單（雙）線圈
2	工作電壓	直流屏 交流配合電容	DC80－380V AC220V
3	儲能電容充電電壓	穩壓、可調	DC100－380V
4	儲能電容充電電流	電阻限流	<5A
5	合分閘最大驅動電流	100ms	DC60A或DC160A
6	整機靜態功耗		≤3W
7	二次控制電源輸出電壓	控制	DC24V
8	二次控制電源輸出電流		20mA
9	合、分閘告警電壓	分別可調	DC80－370V
10	開出觸點參數	常開或常閉	0.5A125VAC 0.2A110DC
11	使用環境		-30℃至70℃
12	通信方式	隔離485總線	遙信、參數設置
13	最大外形尺寸	長*寬*厚	150*150*38
注意：具體參數根據廠家提供開關的參數進行設定



7.訂貨須知：
  訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。
用戶須提出安裝方式，選擇相應緊固附件。
用戶須根據使用要求選擇相應的功能配置。
