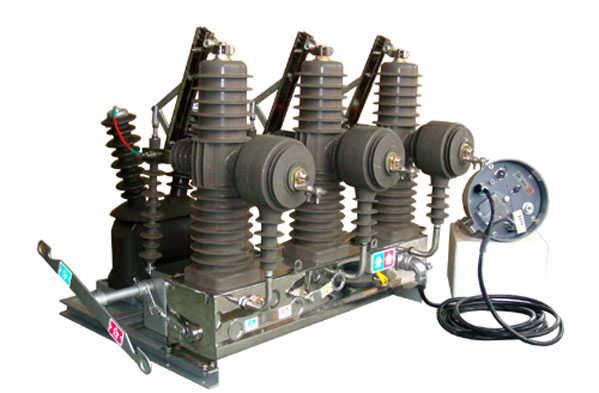

ZW32-24看門狗真空斷路器

添加時間：2024-8-3 15:08:30 作者：上海輸配電氣集團有限公司

產品概述

ZW32型交流高壓自動重合器（以下簡稱重合器）是由ZW32-24C型交流高壓斷路器(以下簡稱斷路器)和ST300C重合控制器(以下簡稱重合控制器)組成.能夠按照預定的開斷和重合順序在交流線路中自動進行開斷和重合操作，并在其后自動復位或閉鎖的、自具控制保護功能的高壓開關設備。產品符合IEC62271-111標準。

主要用途

ZW32-24C型交流高壓斷路器是電站或柱上安裝的戶外開關設備。主要用于額定電壓24Kv.22Kv.20kv.三相交流50/60Hz的輸配電系統中，開合額定電流、短路電流.主要用于城市，農村配電網及20-24kV變電站。此設備二次控制線航空接頭解開線后可與重合控制噐連接，使產品方便升級為自動重合器。

ZW32-24CZ型交流高壓重合器除具備斷路器的開合額定電流、短路電流功能外，還具有0～4次重合閘、定/反時限電流保護、零序電流保護、失壓保護等。同時具有故障記錄功能。也可用在環網中進行投切轉換。產品設有RS485/232通訊接口，遵循IEC870-101 通訊規約，可與監控系統連接，便于實現四遙及遠方通訊。定時、全面的自檢系統大大提高了配電系統的可靠性。

使用環境條件

海拔高度：不高于2000m；

空氣溫度：上限+50 ℃，下限—40℃；

相對濕度：≤95%；

最大風速：35m/s；

無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

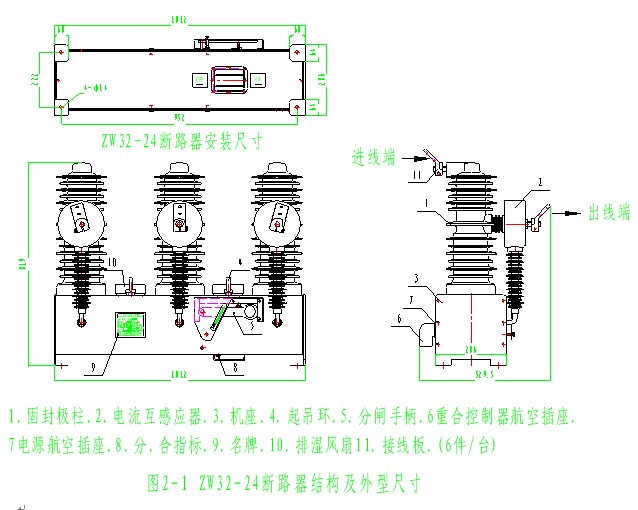

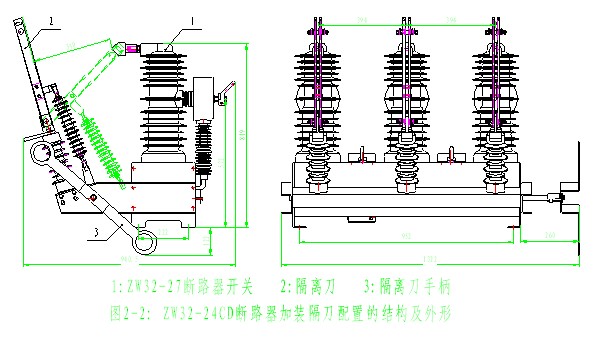

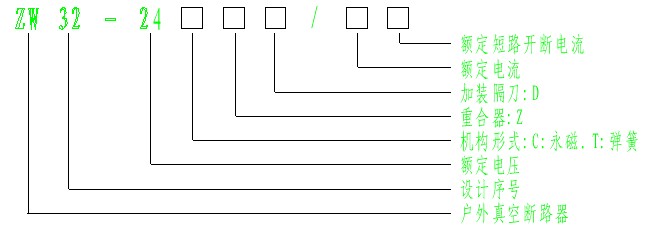

型號含義：

表1斷路器主要技術參數

序 號	項   目		單 位	數 據
電壓參數
1	額定頻率		Hz	50/60
2	額定電壓		kV	24
4	額定1分鐘工頻耐受電壓	干試	kV	65
		濕試		50
5	額定雷電沖擊耐受電壓		kV	145
電流參數
1	額定電流		A	630、1000、1250.1600
2	額定短路開斷電流		kA	16、20、25
3	額定短時耐受電流		kA	16、20、25
4	額定短路持續時間		s	4
5	額定峰值耐受電流		kA	40、50、63
6	額定短路關合電流		kA	40、50、63
7	額定觸頭壓力下限時的回路電阻		μΩ	≤60
8	額定操作順序			分-t1-合分-t2-合分-t3-合分-閉鎖
機械特性參數
1	觸頭開距		mm	12+1
2	平均分閘速度		m/s	1.4 ±0.2
3	平均合閘速度		m/s	0.8±0.2
4	三相分合閘不同期性		ms	≤2
5	觸頭超行程		mm	2+1
6	機械壽命		次	＞10000
7	觸頭允許磨損厚度		mm	3

訂貨須知：
訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。
用戶須提出安裝方式，選擇相應緊固附件。
用戶須根據使用要求選擇相應的功能配置。
