ZW8GC-12智能加高型戶外高壓真空斷路器

添加時間：2024-8-3 15:05:05 作者：上海輸配電氣集團有限公司

一、產品概述
　　ZW8-12／F智能型戶外高壓真空斷路器(以下簡稱智能型斷路器)用于交流50Hz、電壓10—12kV的三相電力系統，作為分?jǐn)唷㈥P(guān)合負荷電流之用，它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可以根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合，以下簡稱“組合智能型斷路器”)等。該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。

       ZW8-12型戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作。可在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

二、型號含義：

Z W 8 -12/630 -20

│ │ │ │ │ └──開斷電流

│ │ │ │ └─────額定電流

│ │ │ └────────額定電壓

│ │ │

│ │ └─────────設計序號

│ └──────────戶外

└────────────真空



三、主要用途：

ZW8-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離；自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。

功能特點：

ZW8-12/T型戶外高壓真空斷路器配用彈簧操動機構，具有開斷關合負荷電流、過載電流及短路電流等基本功能，是ZW8-12系列的基本型。

斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”（以下簡稱“組合斷路器”）。在隔離開關上可供用戶選擇使用硅橡膠絕緣護套，該護套具有防雨雪風沙、抗污穢腐蝕的特點，可有效避免隔離開關的冰凍和氧化。

斷路器可以加裝避雷器，避雷器可根據用戶要求裝在進、出線任意側；

斷路器可配裝涌流控制器，使其具有躲涌流和過流速斷的功能；

斷路器可加裝2～3個測量或計量互感器。

組成結構

1）整體結構為三相共箱式

2）真空滅弧室

3）彈簧操動機構

4）絕緣系統

5）導電回路

6）箱蓋、箱體

7）密封件

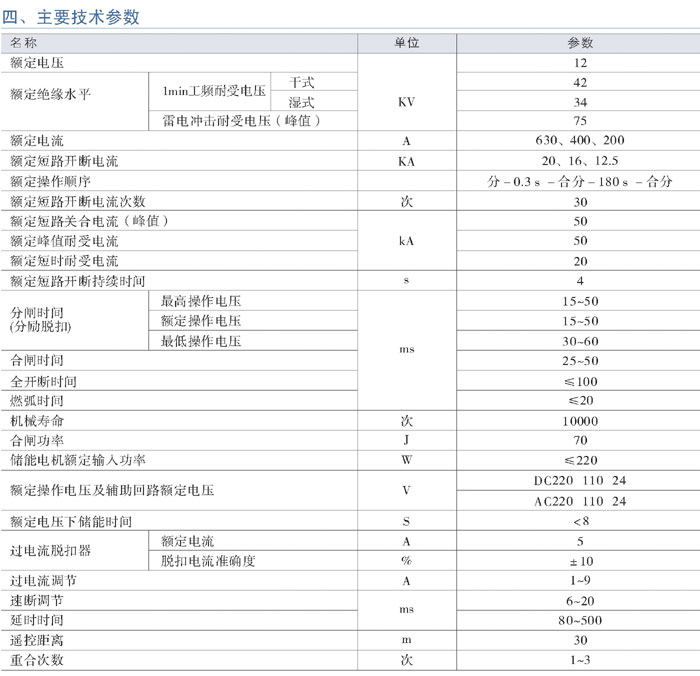

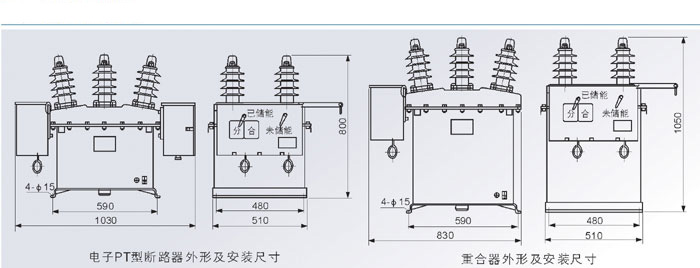

產品安裝尺寸圖：



使用環境條件：

環境溫度：上限+40t下限-30。C

海拔高度：《1000m

風壓：≤700Pa（相當風速34m/s）

空氣污穢程度：III級

無經常性劇烈震動

開關特點

1）根據用戶需要可安裝50/5，100/5，200/5，400/5，630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

2）內置多抽頭電流互感器可作為過電流保護之用

3）采用雙繞組電流互感器可作為保護和計量用

4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。

5）可加裝隔離開關

訂貨須知：

1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；

2、額定操作電壓及儲能電動機額定電壓；

3、所配電流互感器電流比及準確級次；

4、箱體外殼的材質及顏色；

5、若有其他特殊要求，訂貨時協商。
