ZW8-12 /M永磁高壓真空斷路器

添加時間：2024-8-3 15:00:37 作者：上海輸配電氣集團有限公司

產品型號：
ZW8-12M/630-12.5  ZW8-12M/630-20  ZW8-12M/T630-12.5  ZW8-12M/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20  ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20  ZW8-12/1250-25  ZW8-12G/1250-20  ZW8-12G/1250-25 ZW8-12M/630-20     ZW8-12P/630-20

產品概述：
ZW8型永磁高壓真空斷路器ZW8-12M/630-20(以下簡稱斷路器)是三相交流50Hz，適用于額定電壓為7.2～12kV的戶外高壓開關設備。斷路器符合國標GB1984《高壓交流斷路器》及專業標準JB3855《3.6～40.5kV戶外交流高壓真空斷路器》和相關的IEC標準。常供工礦企業、發電廠以及變電站作電氣設備的控制和保護之用，并適用于頻繁操作的場所。斷路器具有多次開斷和快速重合閘的能力。

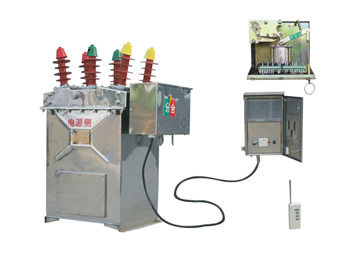

  ZW8型永磁高壓真空斷路器ZW8-12M/630-20是我公司自主研發的一種綜合保護戶外智能開關。它主要由真空斷路器本體和控制器的及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封電纜進行電氣連接，具有故障檢測功能，保護控制功能和通訊功能，能可靠判斷、檢測開關進、出線側的毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。
斷路器采用永磁操動機構，斷路器機械壽命為3萬次,3萬次之內無需檢修、調整，實現了高可靠，長壽命。

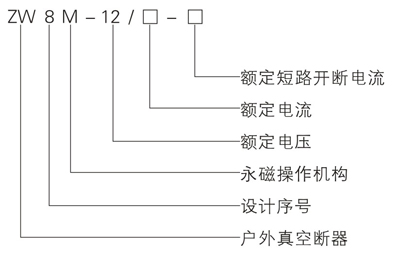

型號及含義：

產品主要特性：
環氧樹脂固體絕緣、無油、無SF6、對環境無危害
真空開斷、縱向磁場滅弧、穩定可靠
進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化
永磁操作機構，免維護，可長期可靠工作
雙穩態永磁機構，不會退磁，可永久使用
機械壽命可達到20000次以上
結構緊湊、體積小、重量輕，便于安裝和運輸
箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)
采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求
可配FTU實現遠方控制、監視以及實現SCADA功能

應用與特點：
ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。
ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

使用環境條件：
環境溫度：上限+40t下限-30。C
海拔高度：《1000m
風壓：≤700Pa（相當風速34m／s）
空氣污穢程度：III級
無經常性劇烈震動

組成結構：
1）整體結構為三相共箱式
2）真空滅弧室
3）彈簧操動機構
4）絕緣系統
5）導電回路
6）箱蓋、箱體
7）密封件

產品特點：
1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣
2）內置多抽頭電流互感器可作為過電流保護之用
3）采用雙繞組電流互感器可作為保護和計量用
4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。
5）可加裝隔離開關

訂貨須知：
訂貨時用戶需提供下列技術資料：
1）斷路器型號、名稱、數量。
2）額定電流，額定短路操作電流。
3）操作方式、操作電壓。
4）配備電流互感器電流比。
5）使用場合。

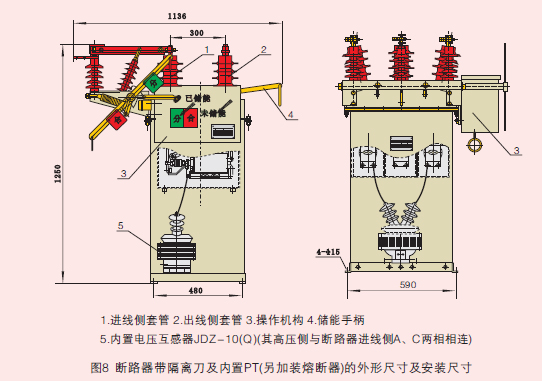

外形及安裝尺寸

使用環境條件：
1、周圍空氣溫度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
