ZW10-12M(ZW27)型永磁智能分界真空斷路器

添加時間：2024-8-3 14:58:52 作者：上海輸配電氣集團有限公司

配電網所面臨的新問題：
1、主干線改良后支線故障率大幅上升；
2、因支線上單一用戶的故障和保護配合不當而波及整條饋線停電并引起責任糾紛；
3、變電站接地選線裝置不能滿足快速查找接地故障的要求；
4、線路多級保護所增加的延時惡化電網的運行環境。
ZW10-12M(ZW27)永磁真空斷路器是解決上述問題的理想方案

產品簡介

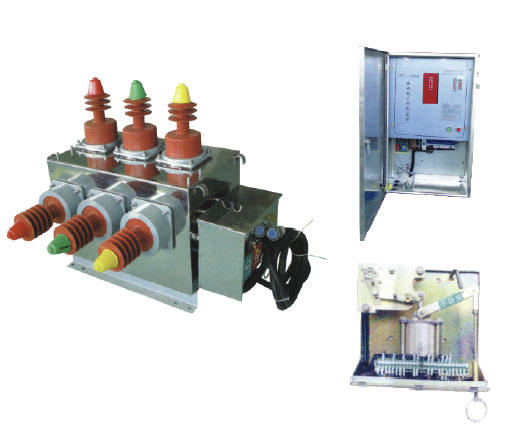

ZW10-12M(ZW27)型戶外永磁智能分界真空斷路器（以下簡稱為斷路器）主要用于10kV架空線路中作為分支或用戶分界開關(俗稱看門狗斷路器)使用，斷路器由開關本體及內置組合CT、控制器及外置PT三部分組成。

功能特點
*內置零序和兩相CT：當用戶支線發生單相接地或相間短路故障時，分界開關自動跳閘，不影響變電站對饋線上其它分支線路的供電；
*配戶外PT：可提供控制電源及檢測信號.
*參數設置：過流保護值連續可調，各項參數可根據線路狀況進行整定；
*真空永磁開關：永磁機構同彈簧機構相比具有結構簡單、動作可靠

使用壽命長的特點；
永磁操動機構由于運動部件非常少，取消了復雜的機械鎖扣及脫扣系統，因而具有無法替代的優勢：故障少、可靠、壽命長（可達到10萬次以上）、無需潤滑，
*不銹鋼：采用不銹剛外殼，外形美觀使用壽命長；
*控制單元：集保護與控制于一體，可通過GSM遠程通訊實現抄表讀數據、設置參數、查看運行狀況的功能，并具有抗干擾能力強，運行安全可靠的特點。
*帶航空插頭的電纜連接 各部件之間通過航空插頭對接，簡單方便，便于維護；
*GSM遠距離無線通訊 開關可配置GSM無線通訊附件將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控；可快速定位故障點，用戶支線故障造成分界開關保護動作后，設備自動將信息報送到電力管理中心。

GSM 手機短信息界面
GSM.1 短信通信服務簡介
短信息服務是GSM系統中提供的一種GSM終端（手機）之間，通過服務中心進行文本信息收發的應用服務，其中服務中心完成信息的存儲和轉發功能。并且由于GMS網絡在全國范圍內實現了聯網和漫游，具有網絡能力強等特點。用戶無需另外組網，在極大提高網絡覆蓋范圍的同時也為客戶節省了昂貴建網費用和維護費用，克服了傳統的專用網通信系統的投資成本大，維護費高，網絡監控的覆蓋范圍狹小和用戶數量有限等缺陷。比起傳統的集群系統，GSM網絡在無線網絡覆蓋方面更具有無法比擬的優勢，加上GSM本身具備的雙向數據傳送功能，使得這些應用得到迅速普及。因此，我公司開發了具有GSM短信通信功能的故障檢測控制器。該控制器可以以手機短信的方式編輯操作命令，可以方便地進行參數整定、遙控開關分合、查詢開關狀態、查詢事件記錄等。并且控制器還可通過短信通訊的方式與電力管理中心的后臺機進行聯接。

短信代碼
用手機以短信息來控制器的參數整定，查閱保護定值、進行分合閘操作和查閱各種事件記錄，下行的指令必須是控制器能識別的代碼化了的指令。要求控制器能應答手機的查詢，其上行的應答，也只能是簡單的、代碼化了信息。所以使用手機方式，就要短信息代碼化。控制器和手機之間的租信息代碼詳見附表《控制器短信代碼表》

使用短信代碼時的注意事項
a、編寫短信命令時，必須用英文大寫格式，用中文拼音格式或英文小寫格式，短信命令無效。
b、零序保護動作時限單位為秒，其它保護動作時限單位為毫秒。
c、下行零序電流的定值指令時，輸入的數字必須是整數，而代表的電流是該整數的十分之一。
d、以短信息與控制器之間的通信，使用的手機必須入“中國移動”網。
e、查詢定值時顯示的速斷和過電流值，修改定值時輸入的速斷和過電流定值，都是一次電流值。

訂貨須知：
  訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。
用戶須提出安裝方式，選擇相應緊固附件。
用戶須根據使用要求選擇相應的功能配置。
