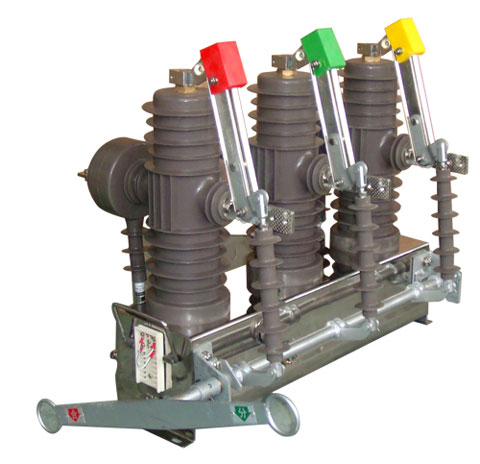

ZW43高壓真空斷路器

添加時間：2024-8-3 14:56:59 作者：上海輸配電氣集團有限公司

產品型號：

ZW43-12/630-12.5 ZW43-12/630-20  ZW43-12/1250-25 ZW43-12/T630-12.5 ZW43-12/T630-20  ZW43-12/T1250-25      ZW43-12G/630-12.5       ZW43-12G/630-20

ZW43-12G/1250-25

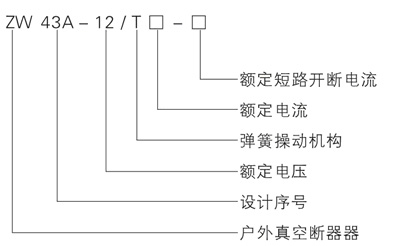

型號及含義：

產品概述：

ZW43-12F柱式真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。 ZW32-24,ZW32-24G戶外高壓真空斷路器 ZW32-24/630－20型戶外高壓真空柱上干式斷路器（以下簡稱斷路器），是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。 本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。 符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求。



主要技術參數：

1 額定電壓12KV

2 額定頻率50 Hz

3 額定電流630 A

4 額定短路開斷電流20KA

5 額定峰值耐受電流(峰值) 50KA

6 額定短時耐用受電流20 KA

7 額定短路關合電流(峰值) 50 KA

8 機械壽命10000time

9 額定短路開斷電流開斷次數30time

10 工頻耐壓(1min)：(濕) (干)相間、對地/斷口30/42/48 KV

11 雷電沖擊耐受用電流(峰值)相間、對地/斷口75/85 KV

12 二次回路1min工頻耐壓2KV



序號 項目 參數：

1 觸頭開距 9±1 mm

2 觸頭超行程2±0.5 mm

3 分閘速度1.0±0.2 m/s

4 合閘速度 0.6±0.2 m/s

5 觸頭合閘彈跳時間≤2 ms

6 相間中心距離340±1.5 mm

7 三相分合閘不同期性≤2 ms



操作：
1.斷路器經一新的小型化設計，采用全封閉結構，獨特的滅弧室封裝技術，密封性能好，有助于提高防潮、防凝露性能，適用于高溫、潮濕地區使用。

2.斷路器開斷性能穩定可靠，具有無燃燒，安全、免維護、體積小、重量輕、使用壽命長等特點。
3.斷路器可裝設二相CT，輸出二相電流供職能控制進行信息分析，實現過流保護功能。
4.斷路器內裝有合閘涌流消除裝置（復合控制器），不但能避免涌流引起的誤動作，而且正常工作時果電流脫扣器

線圈不帶電，從而小車了脫扣器抖動可能引起的誤動作。
5.斷路器也可配置智能開關控制器，設有三段式電流保護，零序保護，重合閘、速斷保護等多種保護功能，它支持

多種通訊協議，允許選用多種通訊方式構成通訊網，即可對開關進行本地手動或遙控操作，也可通過通訊網實現遠

方遙控，如配用相應的重合器或分段器控制裝置，可作為重合器或分段器使用。
6.操動機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。
7.操動機構新穎、簡單、運行可靠、體積小，機械壽命可達1萬次。

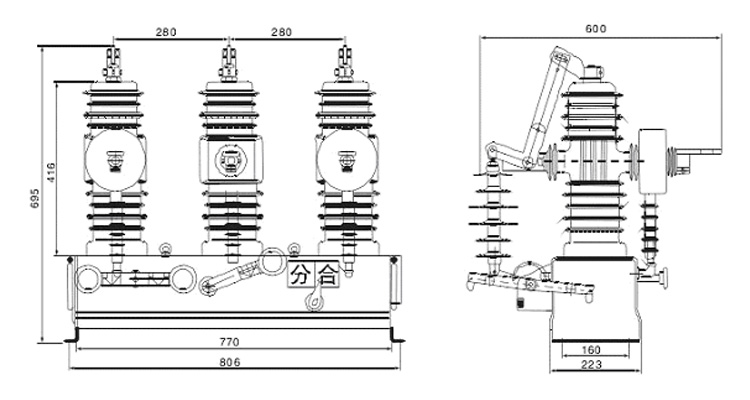

外形及安裝尺寸

訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
