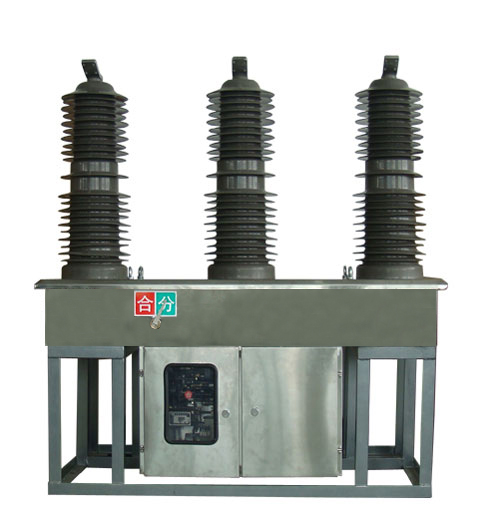

ZW32-40.5型戶外高壓真空斷路器

添加時間：2024-8-3 14:56:06 作者：上海輸配電氣集團有限公司

概述

ZW32-40.5型戶外高壓真空斷路器設計的一體式固封極柱和高可靠性的操作機構。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用。

極高的可靠性

在整個壽命期間完全免維護

具有高機械壽命和電壽命

整機體積小，重量輕，便于安裝

使用條件

周圍空氣溫度：-30℃～+60℃；

海拔高度：不超過3000米；

風速不超過34m/s；

來自開關設備和控制設備外部的振動或地動是可以忽略的；

污穢等級：Ⅳ級；

儲存溫度-40℃～+85℃。

技術參數

斷路器的主要技術參數

序 號	項        目	單 位	數      值
1	額定電壓	kV	40.5
2	額定電流	A	1250/1600
3	額定頻率	Hz	50或60
4	工頻耐壓1min（濕）（干） 相間、對地/斷口	kV	80 95/95
5	雷電沖擊耐受電流（峰值） 相間、對地/斷口	kV	185
6	額定短路開斷電流	kA	25/31.5
7	額定短路關合電流（峰值）	kA	63/80
8	額定峰值耐受電流	kA	63/80
9	4S短時耐受電流	kA	25/31.5
10	額定操作循環		分－0.1s－合分－3s－合分-6s合分-60s恢復
11	額定短路電流開斷次數	次	30
12	機械壽命	次	10000
13	機構控制電壓	V	AC/DC220
14	二次回路1min工頻耐壓	KV	2

斷路器的主要機械參數

序 號,	參數名稱	單 位	數  據
1	觸頭開距	mm	16±1
2	觸頭超行程	mm	4±0.5
3	分閘速度	m/s	1.4-1.8
4	合閘速度	m/s	0.4-0.8
5	觸頭合閘彈跳時間	ms	≤5
6	相間中心距離	mm	600±2
7	三相分合閘不同期性	ms	≤2
8	各相導電回路電阻	μΩ	＜80
9	合閘時間	ms	25～45
10	分閘時間	ms	20～45
11	重量	Kg	約450

斷路器結構及工作原理

ZW32-40.5型戶外高壓真空斷路器主要由集成固封極柱、電流互感器、操動機構及箱體組成。該型號斷路器為小型化設計，外殼采用優質不銹鋼箱體。電流互感器可根據用戶需要選擇。
ZW32-40.5型戶外高壓真空斷路器與配套的智能控制組合?？删偷貙崿F(xiàn)開關分合閘操作，也可以通過通信接口由遠方遙控操作。斷路器的其他信息也可以傳輸?shù)娇刂浦行?，通信通道可以選擇電纜、光纖、GPRS/CDMA、GSM等。

訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
