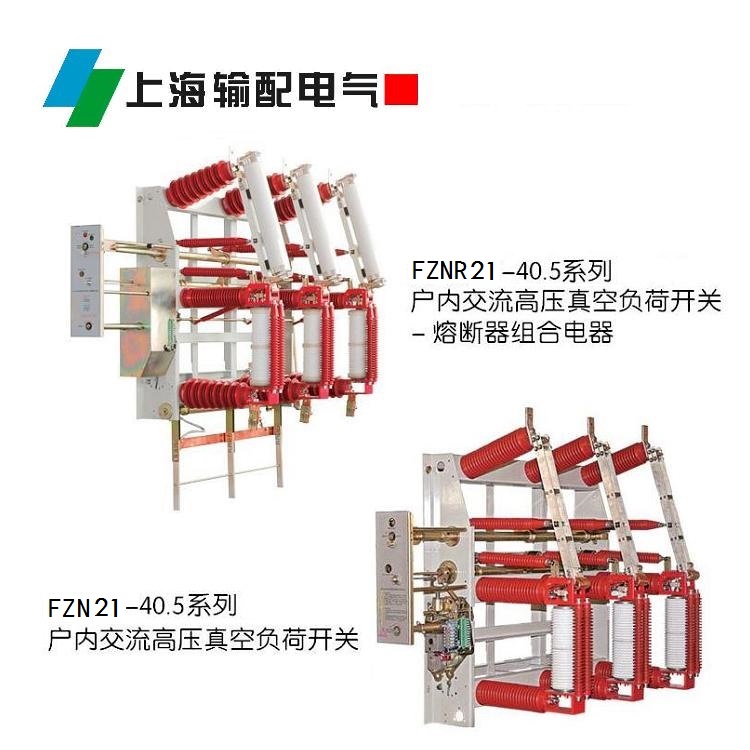

FZRN21-40.5D真空負荷開關-熔斷器組合電器（柜裝式或掛墻式）

添加時間：2024-12-16 9:21:17 作者：上海輸配電氣集團有限公司

FZN21-40.5/1250-20真空負荷開關(630A,1250A)（柜裝式或掛墻式）

FZN21-40.5D/1250-20真空負荷開關(630A,1250A)（柜裝式或掛墻式）

FZRN21-40.5/630-31.5真空負荷開關-熔斷器組合電器（柜裝式或掛墻式）

FZRN21-40.5D/100-31.5真空負荷開關-熔斷器組合電器（柜裝式或掛墻式）

FZRN21C-40.5D/T100-31.5背靠背－帶隔離開關戶內真空負荷開關-熔斷器組合電器（柜裝式）

概述：

FZN/FZRN型35KV負荷開關構造是一種模塊組合式結構?；窘Y(jié)構包括框架、絕緣子和載流體部分。

額定值：

額定電壓(kV) 40.5  35

額定電流(A)  1250  630   400   250   63  50

額定赫芝(Hz) 50    60

結構特點：

熔斷器安裝于FZN21上，其型號為FZRN21，同時D型接地開關及其機械連鎖也可以安裝于FZRN21上，用戶可根據自己的需要選擇不同的組合，用于柜裝式或掛墻式。

FZRN21-40.5D負荷開關-熔斷器組合電器,帶接地開關

應用例子:

在負荷開關柜內使用

緊湊變電站和箱變

墻上安裝保護變壓器,變壓器開關(與變壓器熔斷器R配套使用)

組裝電纜分接箱

作為組裝開關柜的元件

電動機開關(與電動機熔斷器R配套使用)

投切電容器組

在公共事業和工業里應用

執行標準：

GB3804.2004《36-40.5kV交流高壓負荷開關》

GB16926.97 《交流高壓負荷開關-熔斷器組合電器》

GB15166.94 《交流高壓熔斷器》

GB1985.200 《交流高壓隔離開關和接地開關》

型號說明：

型    號               名     稱

FZN21-40.5/T630-20       戶內交流高壓真空負荷開關(630A;1250A)

FZN21-40.5D/T630-20      帶接地開關的戶內交流高壓真空負荷開關(630A;1250A)

FZRN21-40.5/T630-31.5    戶內交流高壓真空負荷開關-熔斷器組合電器(6.3A-63A)

FZRN21-40.5D/T630-31.5   帶接地開關的戶內真空負荷開關-熔斷器組合電器(6.3A-100A)

FZRN21C-40.5D/T630-31.5  背靠背－帶隔離開關戶內真空負荷開關-熔斷器組合電器

訂貨須知：

A.產品型號、名稱、數量；

B.使用環境條件；

C.安裝操作方式；

D.備品、備件的名稱及數量。

如有其他特殊要求，應與本公司協商處理。
