EAIS-12 固封式真空負荷開關

添加時間：2024-12-16 9:29:30 作者：上海輸配電氣集團有限公司

EAIS-12型戶內交流高壓真空開關及熔斷器組合電器

產品簡介



      EAIS(FZN)-12D/630-20型戶內高壓真空開關（以下簡稱“負荷開關”）和EAIS(FZN)-12-12RD/T125-31.5戶內高壓真空開關-熔斷器組合電器 (以下簡稱“組合電器”)是上海輸配電氣結合國內外先進技術，自行開發的三相交流50Hz，額定電壓12kV的戶內高壓配電開關，可供工礦企業、高層建筑、住宅小區、學校、醫院、車站、碼頭等配電系統作為戶內三相環網供電設備或終端供電設備使用。

      體積小，可安裝在寬470mm的環網柜中；組合電器可安裝在寬520mm的環網柜中。自帶隔離刀，因而有明顯的斷開點：隔離刀與負荷開關及柜門機械互鎖，自動滿足“五防”要求。真空滅弧，絕緣件不會因弧光照射而老化，因此絕緣性能穩定。傳統的壓氣式負荷開關，其絕緣鐘罩因長時間受到弧光反復照射而逐漸老化，絕緣電阻下降而漏電發熱，至使負荷開關燒毀的例子時有發生。真空滅弧室封閉在絕緣件中，提高了真空滅弧室的防塵防潮性能，保護了真空滅弧室免受機械損傷。設計了新穎的柜門鎖聯鎖機構，結構簡單，安全可靠，安裝調試方便。

型號含義

EAIS(FZN)-12-12/630-20戶內高壓真空開關

EAIS(FZN)-12-12D/630-20戶內高壓真空開關

EAIS(FZN)-12/1250-20戶內高壓真空開關

EAIS(FZN)-12D/1250-20戶內高壓真空開關

EAIS(FZN)-12-12R/T125-31.5高壓真空開關-熔斷器組合電器

EAIS(FZN)-12-12RD/T125-31.5高壓真空開關-熔斷器組合電器

使用環境條件

a、海拔不超過1000米；

b、周圍空氣溫度 上限 +40oC 下限-25oC；

c、相對濕度：日平均值不大于95%，月平均值不大于90%；

d、周圍空氣應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染；

e、無經常性的劇烈運動；

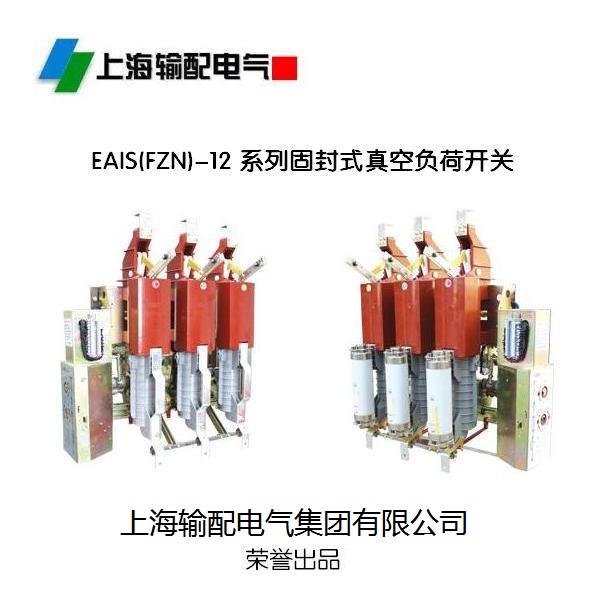

產品圖片

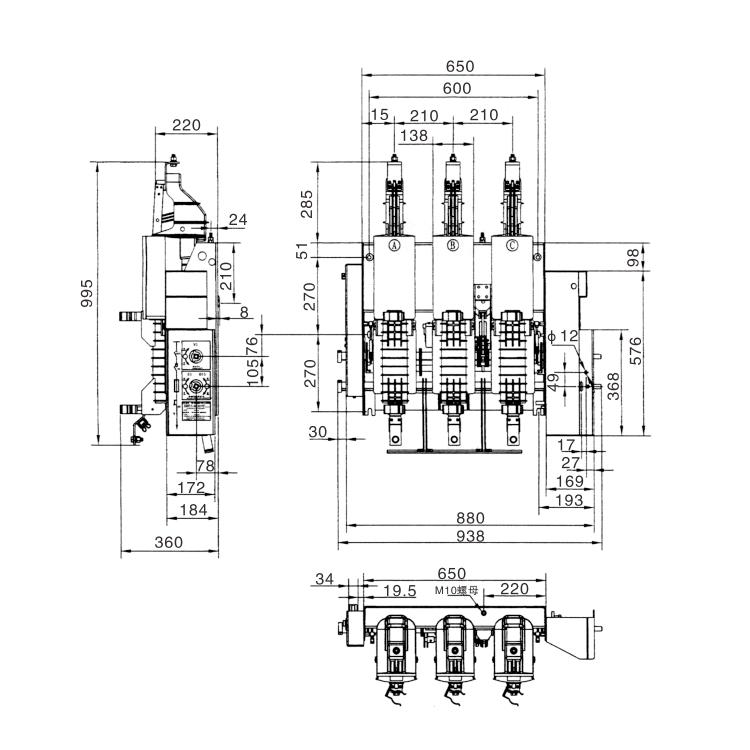

2、產品外形及安裝尺寸：

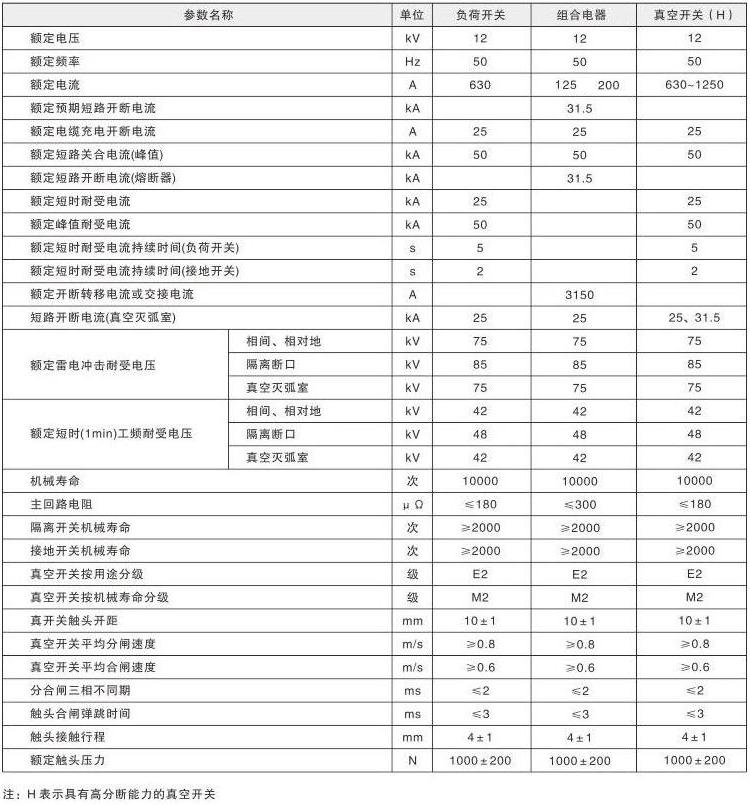

 3、技術參數：

4、結構特點

負荷開關為框架結構，結構獨特緊湊，集成了隔離開關、負荷開關、熔斷器、接地開關為一體的高性能高壓電器產品。

隔離開關為直動式，運動方向與真空滅弧室運動方向平行。開關分閘后具有明顯隔離斷口

有安全隔板，當接地開關合閘的同時，與接地開關聯動的安全隔板自動將帶電的靜觸頭（母線室）封閉，檢修或更換熔斷器絕對安全。

隔離開關、負荷開關分合順序有可靠的機械程序保證。合閘操作時，隔離開關先合閘后負荷開關才合閘。分閘操作時，負荷開關先分閘后隔離開關才分閘。

負荷開關與接地開關之間有機械聯鎖防止誤操作。

負荷開關附有門鎖，可方便地將開關柜門與開關聯鎖，當柜門打開或柜門門鎖未鎖好時，負荷開關不能操作，當接地開關未合閘時，柜門不能打開。

負荷開關為電動、手動兩用，可實現遠距離控制
