35KV高壓電纜分接箱安裝使用說明書

添加時間：2016-4-23 15:23:40 作者：上海輸配電氣集團有限公司

加工定制:是 類型:高壓電纜分接箱

外殼材質:鐵殼，不銹鋼 額定電壓:35（KV）

額定電流:20（KA） 短路關合電流:50（KA）

產品認證:CQC     適用范圍:高壓電網系統

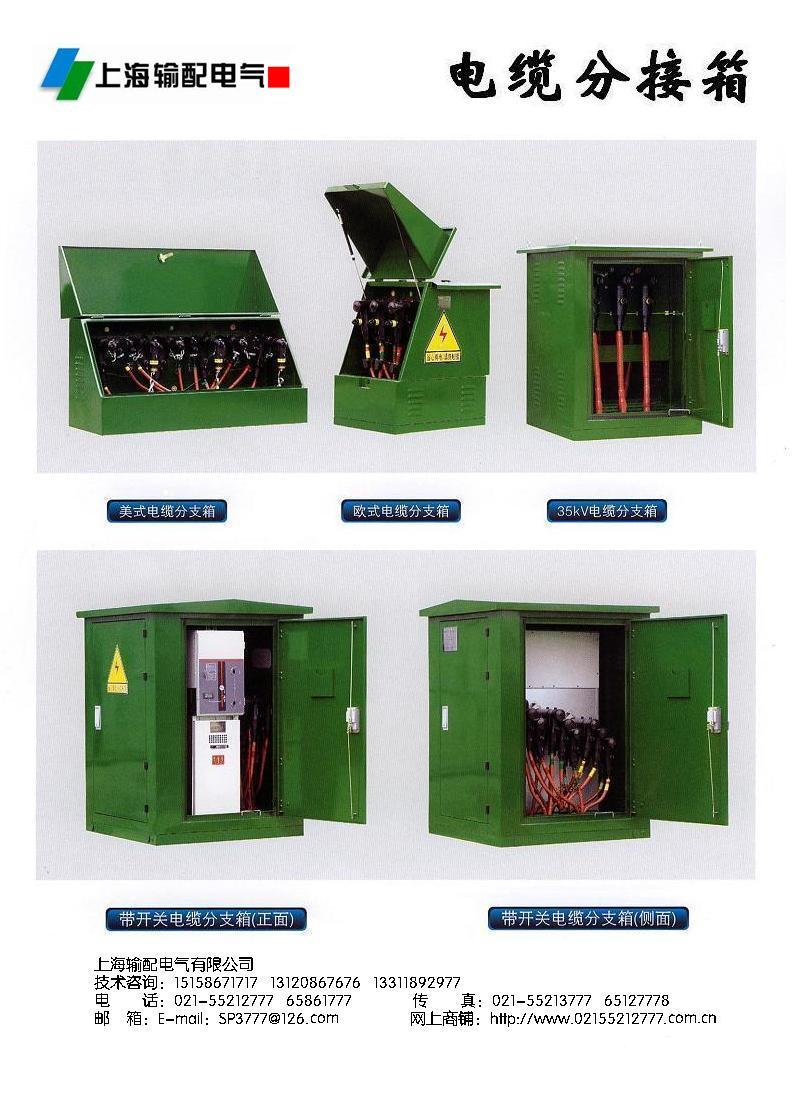

DFW-35/630 35KV高壓電纜分接箱

● 小巧美觀

● 性能穩定

產品概述

    35KV高壓電纜分接箱是城網電纜化改造的配套設備，它可裝設于戶外、戶內或埋地的場所，可將電力電纜與箱變、負荷開關柜、熔斷器組合電器柜、環網供電單元等連結起來，起到分接、分支、中繼或轉換作用，為電纜網絡化提供極大的方便。

    主要特點：采用預制型電纜插器件，具有全絕緣、全密封、全防水、免維護、安全可靠的卓越性能。電纜接插器件品種多樣，規格齊全，配成系列：額定電流：630A；額定電壓：35kV等級。

   正常使用條件:

● 環境溫度：-10℃-+40℃;

● 環境濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下;

● 開柜安裝場所的最大海拔高度：1000米；

● 地震強烈不超過8度;

● 無嚴重污染、化學腐蝕及劇烈振動。

   特殊使用條件:

● 在超過GB3906規定的正常的環境條件下使用或有其它特殊要求時，請?jiān)谟嗀洉r(shí)說明。

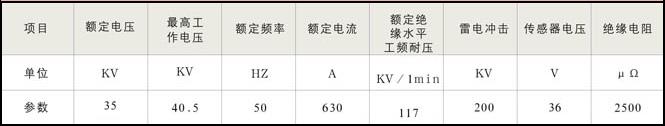

技術參數:

功能特點:

1、戶外型（并可戶內型）、全密封結構，“五防”安全、免維護，可靠的人身安全保障。

2、高壓帶電顯示環保型戶外電纜分支箱，簡化城市電纜網絡系統，，節省投資。

3、戶外型、防塵、防潮、抗洪水、耐腐蝕，環境適應性強，組合靈活，從一路進線出線到多路，能滿足各種接線要求。

4、體積小、結構緊湊、外型美觀大方，安裝簡單、運行方式轉換方便、保護整定靈活。且有帶電顯示器，可帶短路指示器，可帶避雷器。

5、占地小、高度低、外型美觀，能與周圍環境協調一致，接線方案靈活多樣，安裝操作極為方便。

6、可以通過負荷開關與電纜接頭的任意組合，接線靈活，滿足多種接線要求，提高了線路運行、維護和檢修時的靈活性減少線路停電時間，提高供電可靠性。能代替部分環網柜或開閉所，減少系統綜合造價。
