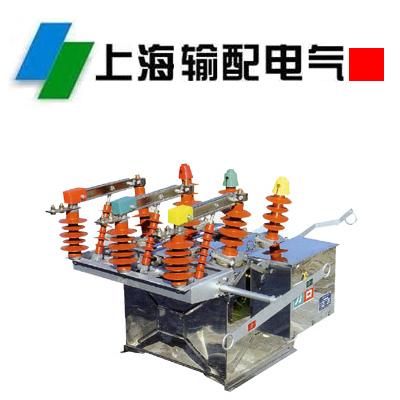

淺談ZW8真空斷路器優點與缺點區別

添加時間：2016-4-23 15:21:01 作者：上海輸配電氣集團有限公司

是以真空作為滅弧和絕緣介質。零部件都密封在絕緣的玻璃等材料制成的外殼內，動觸桿與動觸頭的密封靠金屬波紋管來實現。

　　1.特點：

　　1.1優點：

　?、?結構輕巧、觸頭開距小(10千伏，只有10毫米)、動作迅速、操作輕便、體積小、重量輕。

　　⑵ 燃弧時間短，因為觸頭處于真空中，基本上不發生電弧，極小的電弧一般只需半周波(0.01秒)就能熄滅，故有半周波斷路器之稱，而且與電流大小無關。

　?、?觸頭間隙介質恢復速度快。

　?、?使用壽命長。

　　⑸ 維修工作量少，又能防火防爆。

　　1.2缺點：

　?、?操作過電壓。真空斷路器在操作時往往會產生較高的截流過電壓和電弧重燃過電壓，在運行管理中，需從技術上防止和抑制過電壓，如適當加大觸頭開距，以抑制電弧重燃過電壓，裝設性能較好的金屬氧化物避雷器或阻容保護裝置進行預防等。

　?、?真空滅弧室的漏氣問題。隨著真空滅弧室使用時間的增長和開斷次數增多，以及受外界因素的作用，其真空度會逐步下降，影響它的開斷能力和耐壓水平。目前，普遍使用縱向磁場滅弧原理和銅鉻觸頭材料，以減少觸頭燒損，提高電氣壽命。但如果導電桿同心度調整不當，將影響真空滅弧室的封接強度，導致漏氣。為了保證同心度的調整，合理的選擇使用和儲存環境，是解決真空滅弧室漏氣問題的重要措施。

　　⑶ 合閘彈跳。在斷路器合閘時，觸頭剛接觸直至觸頭穩定接觸瞬間為止的時間稱為合閘彈跳時間，實踐及理論分析均表明，它是影響滅弧室電壽命的重要因素。但由于其遠小于合閘過程中電弧燃燒時間，一定范圍內的彈跳最主要的危害是加速觸頭的摩損，導致滅弧室電壽命的縮短。合閘彈跳是由于動靜觸頭的非彈性碰撞引起的，彈跳值大小與諸多因素有關，如觸頭彈簧的彈力、合閘速度、開距、觸頭材料、安裝、調試質量、零部件的加工精度等等。

　　⑷ 溫升。的回路電阻是產生溫升的主要熱源，而滅弧室的回路電阻通常要占回路電阻的50%以上。觸頭與外殼之間的真空形成了熱絕緣，因而產生的熱量只能通過動、靜導電桿向外部散熱。真空滅弧室靜端直接與靜支架相連，動端則通過導電夾、軟連接與動支架相連。因動端連接環節較多，導熱路徑較長，所以溫升的最高點多集中于動導電桿與導電夾搭接部位。在實際應用中，應結合過載能力差的特點，嚴格控制負荷電流，使其低于額定電流。

　　2.真空斷路器的操作機構

　　真空斷路器可配用電磁操作機構、彈簧操作機構

　　2.1電磁操作機構：靠電磁力合閘并同時給分閘彈簧儲能，分閘靠彈簧力的操作機稱為電磁操作機構。電磁操作機構優點是結構簡單，工作可靠，制造成本較低，缺點是合閘消耗的功率太大(17W至52W合閘線圈電流758-235A)。因此用戶必須配備價格較貴的蓄電池組或整流電源裝置，而且結構笨重、耗材多、合閘時間長(0.2-0.8S)只適用于110KV及以下的斷路器。

　　2.2彈簧操作機構：彈簧操作機構是利用已儲能的彈簧為動力，來實現斷路器的分合閘操作，彈簧儲能靠電動機。彈簧操作機構因使用的彈簧類型不同，有各種形式。有壓縮彈簧操作機構、拉伸彈簧操作機構等。彈簧操作機構的傳動機構為四連桿機構，其原理是相同的。

　　彈簧操作機構的優點是：

⑴ 不需要專門的操作電源。儲能電動機功率小，交直流兩用，使用方便。

⑵ 沒有油壓和氣壓，因此也不需要這些壓力的監控裝置。彈簧操作機構的缺點是：

⑴ 結構比較復雜，零件數量較多，加工要求高。⑵ 傳動環節較多，有時會出現故障。
